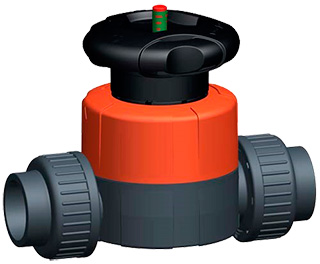

Мембранный клапан тип 514
-
Мембранный клапан Georg Fischer устанавливает новый стандарт безопасности, эффективности и простоты.

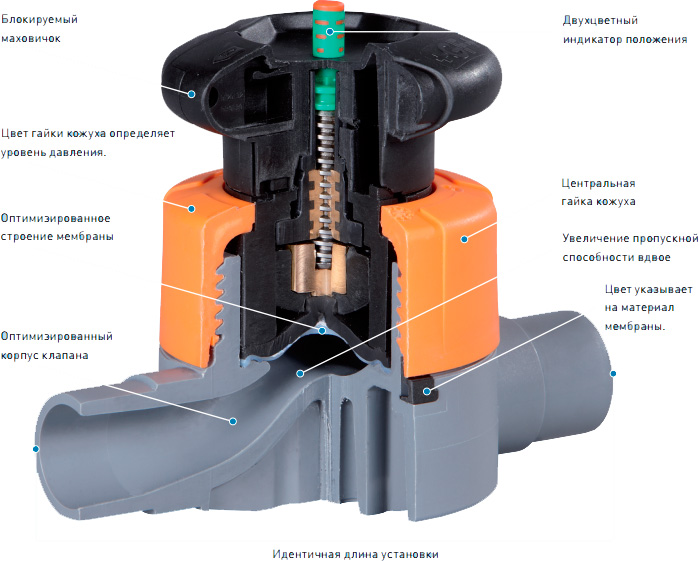

Вместо обычных четырех металлических винтов используется центральная накидная гайка — такое коррозионностойкое соединение обеспечивает однородное распределение температуры, равномерность давления и номинальное давление до 16 бар.
Оптимальные гидрометрические характеристики обеспечивают удвоенный поток при том же самом потреблении энергии. Стабильность процесса гарантируется практически линейными характеристиками потока. Кроме того, слив клапана с ответвлением был придвинут вплотную к стенке магистральной трубы. Поэтому тупиковый отвод трубопровода был сокращен до абсолютного минимума, что одновременно привело к улучшению гигиенических условий.
Стандартное оборудование, например, блокируемый маховик, двухцветный индикатор и интерфейс для самонастраивающегося конечного выключателя, устанавливает новый стандарт в отношении удобства пользователя.
Характеристики клапана мембранного тип 514
- Диапазон
- 16, 20, 25, 32, 40, 50, 63 мм
- Соединение
- соединения с раструбами для клеевого соединения с использованием клея на основе растворителя, резьбовыми раструбами, сварными муфтами, патрубками для стыковой сварки, фланцевое соединение
- Номинальное давление
- PN 16: для специальной конфигурации SYGEF Standard, SYGEF Plus, PVC-U
- PN 10: для PVC-C, PVC-U, ABS, PROGEF Standard, PROGEF Natural
- Материалы
- PVC-U, PVC-C, ABS, PROGEF Standard, PROGEF Natural, SYGEF Standard, SYGEF Plus
- Уплотнение
- этиленпропиленовый каучук, политетрафторэтилен, фторкаучук, бутадиен-нитрильный каучук, изобутиленоизопреновый каучук
- Аксессуары
- многофункциональный модуль с электрической обратной связью
-
Преимущества:
- коррозионная стойкость и высокое номинальное давление;
- высокая эффективность, обеспечиваемая удвоенной скоростью потока, линейные характеристики клапана;
- минимально возможные тупиковые отводы;
- удобство для пользователя благодаря блокируемому маховичку и двухцветному индикатору;
- большой выбор материалов для обеспечения наилучшей химической стойкости;
- любое направление потока независимо от расположения при установке;
- встроенная система фиксации с установленными резьбовыми вставками;
- допустимость применения суспензий и абразивных материалов
Области применения:
- Химическая обработка
- Медико-биологические науки
- Микроэлектроника
- Обработка воды
- Производство продуктов питания
- Измерение и управление
- Установки с высоким содержанием вязких и сухих веществ
Функции:
- саморегулирующаяся электрическая обратная связь;
- возможность создания нескольких исполнений по требованиям клиента с помощью средства конфигурации;
- наличие версий, приводимых в действие пневматическим приводом — система diastar
