Трубы пвх с резиновым кольцом для напорной наружной канализации и водоснабжения

Предназначение — напорная канализация, в том числе ливневая, и водопровод. Обе системы включают насосы (насосные станции), работа которых обеспечивает перемещение воды, другой транспортируемой жидкости или газообразных веществ по трубопроводу.

•
  Материал

  поливинилхлорид (пвх)

  Цвет

  серый

  Диаметр

  90, 110, 160, 225, 315, 400, 500 мм

  sdr

  41, 33, 26, 21 и 17

  Рабочее давление

  0,63; 0,8; 1,0; 1,25; 1,6 МПа

  Срок службы

  50 лет

  Нормативные документы

  ту 2248-056-72311668-2007,
  гост р 51613-2000

  Цена

  Прайс на трубы пвх рк напорные

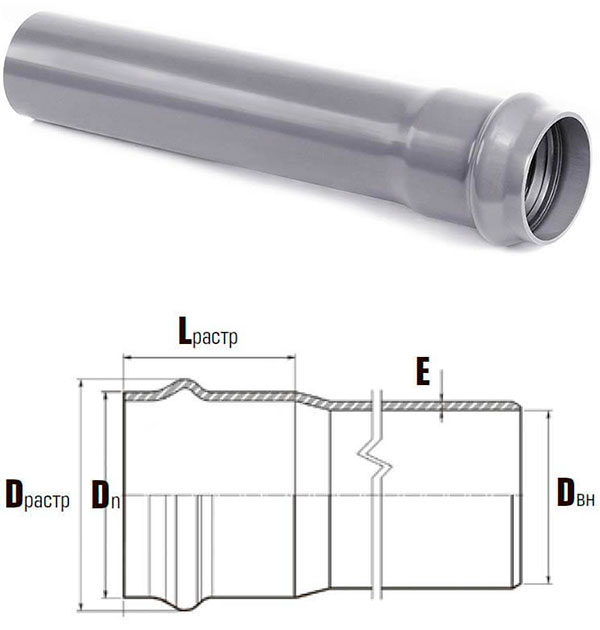

  Трубы для систем напорных трубопроводов представляют собой изделия темно-серого цвета с гладкими поверхностями, внутренней и наружной. Один конец изделия выполнен в виде раструба. Длина раструбной части, в зависимости от типоразмера, составляет 100-260 мм, длина изделия (без раструба) — 6000 мм. Внутри раструба выполнен паз, в котором установлено резиновое кольцо. При укладке трубопровода гладкий конец одной трубы входит в раструбную часть другой и сжимает (расклинивает) кольцо, создавая герметичное уплотнение в месте стыка. Форма паза исключает любое смещение кольца.

  Трубы напорные из пвх, диаметр которых не превышает 315 мм, изготавливаются в соответствии с гост 51613-2000. Производство труб большего диаметра (400 мм и 500 мм) регламентировано Техническими условиями 2248-056-72311668-2007.

• Приемущества напорных труб пвх рк

  • срок службы не менее 50 лет;
  • простота укладки трубопровода благодаря наличию раструба с уплотнительным кольцом — сборка конструкции не требует сварочных работ или использования клея для соединения изделий;
  • высокий показатель минимальной длительной прочности;
  • низкий коэффициент шероховатости, что позволяет значительно уменьшить вероятность возникновения засоров;
  • отличная ремонтопригодность — работоспособность трубопровода можно быстро восстановить;
  • небольшой вес изделий, облегчающий транспортировку и проведение работ по укладке;
  • широкий выбор фитингов;
  • доступная цена.

  Монтаж трубопроводов пвх рк для напорной канализации

  При укладке напорного трубопровода в подготовленную траншею с целью устройства упора для первой трубы системы делается концевой упор. Раструбная часть изделий при укладке должна быть обращена против потока транспортируемой среды. После завершения монтажных работ проводится первое (предварительное) испытание системы. Напорный трубопровод засыпают защитным слоем грунта и создают давление, которое в 1,5 превышает допустимое рабочее давление. Испытание длится 30 минут, после чего давление снижают до уровня рабочего и проводят осмотр трубопровода. Окончательное испытание проводится после обратной засыпки грунта в траншею. В трубопроводе создается и в течение 2 часов поддерживается рабочее давление. Затем давление увеличивают в 1,3 раза и поддерживают его на этом уровне 2 часа. Трубопровод считается прошедшим испытание при утечках в объеме 0,6-2,2 литра в минуту в зависимости от диаметра трубы.

  Типоразмеры напорных труб пвх с резиновым кольцом

  • sdr 41
  • sdr 33
  • sdr 26
  • sdr 21
  • sdr 17
  • Каталог

  Ddn	Dвн	Dрастр.	E	Lрастр.
  90	85,6	115,1	2,2	100
  110	104,6	138	2,7	120
  160	152,0	194	4,0	140
  225	214,0	265,5	5,5	160
  315	299,6	366,7	7,7	190
  400	380,4	462,7	9,8	220
  500	475,4	549,6	12,3	260

  Ddn	Dвн	Dрастр.	E	Lрастр.
  90	84,4	116,3	2,8	100
  110	103,2	139,3	3,4	120
  160	150,2	195,8	4,9	140
  225	211,2	268,3	6,9	160
  315	295,6	370,7	9,7	190
  400	375,4	467,7	12,3	220
  500	469,4	574,2	15,3	260

  Ddn	Dвн	Dрастр.	E	Lрастр.
  110	101.6	141	4.2	120
  160	147,6	198,4	6,2	140
  225	207,8	270	8,6	160
  315	290,8	375,5	12,1	190
  400	369,4	473,7	15,3	220
  500	461,8	580,2	19,1	260

  Ddn	Dвн	Dрастр.	E	Lрастр.
  90	81.4	143	4.3	100
  110	99,4	132,5	5,3	120
  160	144,6	201,4	7,7	140
  225	203,4	276	10,8	160
  315	285,0	381,3	15,0	190
  400	361,8	481,3	19,1	220
  500	452,2	578,8	23,9	260

  Ddn	Dвн	Dрастр.	E	Lрастр.
  110	96,8	145,7	6,6	120
  160	141,0	186	9,5	140
  225	198,2	281,3	13,4	160
  315	277,6	388,7	18,7	190
  400	352,6	490,4	23,7	220

  Напорная канализация частного дома обустраивается при необходимости укладки трубопровода большой протяженности или в случае возникновения сложностей с укладкой безнапорной канализационной системы.
