Трубы полипропиленовые гофрированные Corex

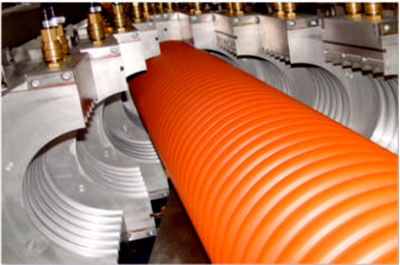

Трубы гофрированные полипропиленовые с двойной стенкой для наружной безнапорной канализации corex (корэкс) — продукт использования инновационного европейского оборудования и сырья. Гарантированно отличное качество по приемлемой цене. Обе стенки гофрированной полипропиленовой трубы корэкс производятся одновременно. «Горячий» метод соединения образуют единую «монолитную» конструкцию. При этом между внутренней и наружной стенкой образуются полости, облегчающие конструкцию. Гофрированная волнистая наружная стенка трубы corex обеспечивает высокую кольцевую жесткость.
Трубы corex выпускаются по ТУ BY 812001958.001-2014 и соответствуют требованиям Европейского стандарта EN 13476-¬3, национального стандарта РФ: гост р 54475--2011 «Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации», государственного стандарта РБ: СТБ EN 13476-3-2012.
Двухслойные трубы corex (корэкс) изготавливаются из полипропилена блоксополимера PP-b. Сополимер полипропилена (PP-b) — полимер, обладающий высокой температурной и химической стойкостью, и является оптимальным материалом для производства канализационных труб с учётом условий экзсплуатации.

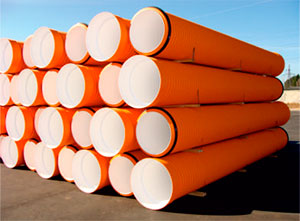

Трубы корэкс полипропиленовые гофрированные для систем безнапорной наружной канализации с интегрированным раструбом поставляются рабочей длиной 6 метров, не считая длины раструба с классом жесткости sn 8, sn 10, sn 12, sn 16 диаметрами 160-800 мм.
Трубы corex с двойной стенкой представлены в ассортименте:
- Труба пп двуслойная для наружной канализации corex 160/140
- Труба пп двуслойная для наружной канализации corex 225/200
- Труба пп двуслойная для наружной канализации corex 282/250
- Труба пп двуслойная для наружной канализации corex 315/275
- Труба пп двуслойная для наружной канализации corex 340/300
- Труба пп двуслойная для наружной канализации corex 455/400
- Труба пп двуслойная для наружной канализации corex 567/500
- Труба пп двуслойная для наружной канализации corex 680/600
- Труба пп двуслойная для наружной канализации corex id 800

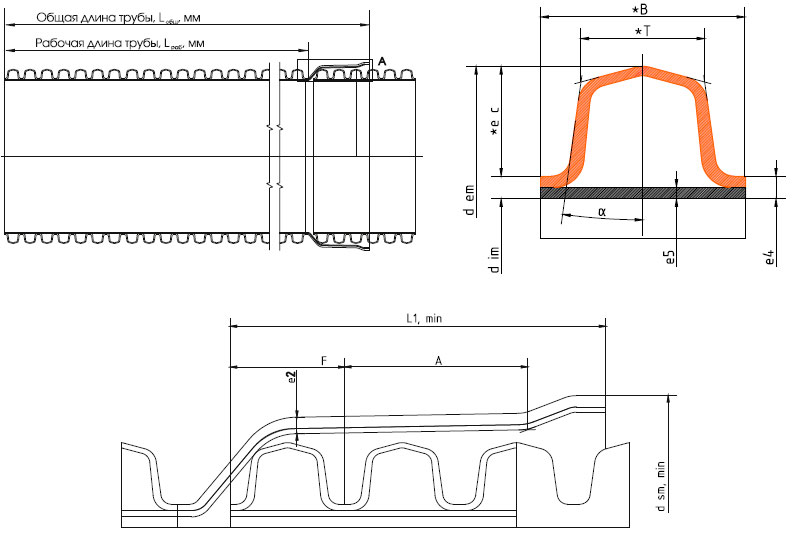

Номинальные размеры труб корэкс
| Диаметр трубы | Высота гофры, ec | Минимальная толщина стенки | Общая длина трубы Lобщ, мм | Рабочая длина трубы Lраб, мм | ||||
|---|---|---|---|---|---|---|---|---|
| Для номинального наружного диаметра DN/OD | Для номинального внутреннего диаметра DN/ID | |||||||
| DN/OD | Средний внутренний диаметр, dm | DN/ID | Средний внутренний диаметр, dm | e4 | e5 | |||
| 160 | 140,1 | — | — | 7,6 | 2,35 | 1,20 | 6180 | 6105 |
| — | — | 200 | 196,8 | 11,11 | 2,75 | 1,35 | 6150 | 6045 |
| — | — | 250 | 247,9 | 13,5 | 3,55 | 1,85 | 6145 | 6015 |
| — | — | 300 | 297,8 | 16,7 | 3,90 | 1,90 | 6120 | 5970 |
| — | — | 400 | 396,6 | 24,2 | 5,00 | 2,50 | 6075 | 5880 |
| — | — | 500 | 495,9 | 29,1 | 6,45 | 3,30 | 6050 | 5885 |
| — | — | 600 | 594,4 | 35,5 | 7,30 | 3,70 | 6020 | 5810 |
Область применения труб corex (корэкс)
- Безнапорные подземные системы хозяйственно-бытовой канализации;
- Безнапорные системы дождевой канализации;
- Системы водоотведения производственных стоков промышленных предприятий;
- Дренажные системы;
- Системы сельскохозяйственного назначения;
- Cтроительство проходов под высоконагруженными трассами.
Геометрические размеры раструба канализационных труб corex
| Для номинального наружного диаметра DN/OD | Для номинального внутреннего диаметра DN/ID | Средний наружный диаметр, dem | Наружный диаметр раструба, dsmin | Минимальная эффективная длина раструба, A | Минимальная длина конца трубы, вставляемого в раструб, L1min | Толщина стенки, e2 |
|---|---|---|---|---|---|---|
| 160 | — | 160 | 174,00 | 42 | 76 | 1,80 |
| — | 200 | 224,5 | 246,02 | 54 | 108 | 2,25 |
| — | 250 | 282,0 | 308,99 | 59 | 130 | 2,70 |
| — | 300 | 339,0 | 371,58 | 64 | 149 | 3,00 |
| — | 400 | 455,0 | 495,00 | 74 | 196 | 3,75 |
| — | 500 | 567,0 | 613,75 | 85 | 197 | 4,50 |
| — | 600 | 680,0 | 734,00 | 96 | 216 | 5,25 |
