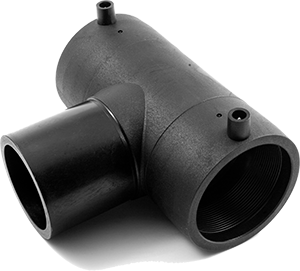

Тройник электросварной (эл. св.) 20 мм fox для труб пнд
-
- Материал: полиэтилен (PE 100, PE 100 RC)
- Размер D/D1 (мм):* 20/20
- SDR: 11
- Ассортимент и цены
- Каталог электросварных фитингов Fox
- Инструкция сварки
- Иные производители

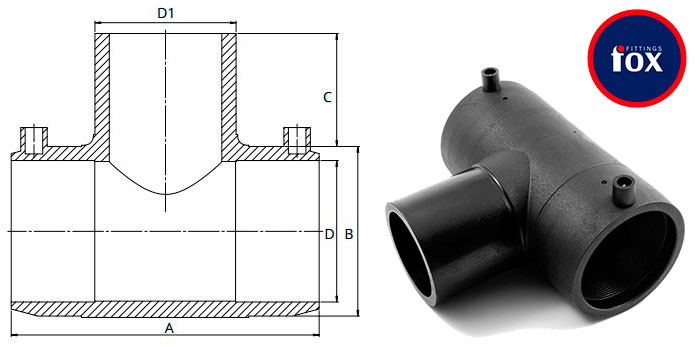

* — нажмите на картинку слева, чтобы открыть схему с обозначениями измерений тройника.
Электросварные тройники fox имеют газсерт и применимы для труб пнд на всех объектах как газоснабжения, в первую очередь — на объектах ПАО газпром, так и на объектах водоснабжения, водоотведения, пожаротушения, а также в трубопроводных инженерных системах промышленности, канализации, дренирования.
Цена тройника с ндс указана в прайс-листе на сайте в разделе цена. Купить электросварной тройник fox 20 мм в Санкт-Петербурге Вы можете по адресу ул. Салова 53.
Типоразмеры электросварных тройников pe 100 sdr 11
- Равнопроходные
- Неравнопроходные
| Размер (мм) D/D1 | Код продукта | A (мм) | B (мм) | C (мм) | Вес (кг) |
|---|---|---|---|---|---|
| 20/20 | TE02002011 | 107 | 37 | 56 | 0,092 |
| 25/25 | TE02502511 | 107 | 37 | 63 | 0,080 |
| 32/32 | TE03203211 | 107 | 45 | 69 | 0,115 |
| 40/40 | TE04004011 | 107 | 58 | 74 | 0,178 |
| 50/50 | TE05005011 | 156 | 69 | 79 | 0,323 |
| 63/63 | TE06306311 | 154 | 80 | 85 | 0,392 |
| 75/75 | TE07507511 | 223 | 93 | 92 | 0,714 |
| 90/90 | TE09009011 | 242 | 111 | 94 | 1,057 |
| 110/110 | TE11011011 | 264 | 135 | 99 | 1,607 |
| 125/125 | TE12512511 | 285 | 148 | 117 | 2,000 |
| 160/160 | TE16016011 | 352 | 183 | 134 | 3,900 |
| 180/180 | TE18018011 | 360 | 220 | 130 | 9,000 |
| Размер (мм) D/D1 | Код продукта | A (мм) | B (мм) | C (мм) | Вес (кг) |
|---|---|---|---|---|---|
| 25/20 | TE02502011 | 108 | 37 | 58 | 0,079 |
| 32/20 | TE03202011 | 107 | 45 | 59 | 0,105 |
| 32/25 | TE03202511 | 107 | 45 | 65 | 0,103 |
| 40/25 | TE04002511 | 107 | 58 | 67 | 0,166 |
| 40/32 | TE04003211 | 106 | 57 | 77 | 0,171 |
| 50/25 | TE05002511 | 155 | 68 | 69 | 0,277 |
| 50/32 | TE05003211 | 155 | 68 | 78 | 0,285 |
| 50/40 | TE05004011 | 155 | 68 | 73 | 0,285 |
| 63/32 | TE06303211 | 155 | 80 | 76 | 0,360 |
| 63/40 | TE06304011 | 155 | 80 | 69 | 0,352 |
| 63/50 | TE06305011 | 155 | 80 | 69 | 0,371 |
| 75/63 | TE07506311 | 222 | 95 | 93 | 0,708 |
| 90/63 | TE09006311 | 241 | 111 | 94 | 1,010 |
| 90/75 | TE09007511 | 242 | 112 | 94 | 1,024 |
| 110/63 | TE11006311 | 263 | 135 | 98 | 1,513 |
| 110/75 | TE11007511 | 263 | 135 | 100 | 1,546 |
| 110/90 | TE11009011 | 263 | 135 | 100 | 1,553 |
| 125/63 | TE12506311 | 286 | 153 | 115 | 1,910 |
| 125/75 | TE12507511 | 286 | 153 | 115 | 1,940 |
| 125/90 | TE12509011 | 286 | 153 | 115 | 2,000 |
| 125/110 | TE12511011 | 286 | 153 | 115 | 2,130 |
| 160/63 | TE16006311 | 352 | 181 | 136 | 3,250 |
| 160/75 | TE16007511 | 352 | 181 | 136 | 3,270 |
| 160/90 | TE16009011 | 351 | 182 | 136 | 3,300 |
| 160/110 | TE16011011 | 352 | 183 | 134 | 3,450 |
| 160/125 | TE16012511 | 351 | 184 | 136 | 3,500 |
Основные технологические преимущества электросварного тройника fox 20 мм:
- изготовление тройников из новейшего полиэтилена PE-100 RC со сроком эксплуатации 100 лет большим в 2 раза, чем из обычного PE-100;
- наличие на тройниках fox клемм для подключения контактов диаметром 4.0 мм, наклейки с сварочным штрих-кодом, штрих-кодом обратного отслеживания, с информацией: артикул производителя, сварочные параметры (напряжение при сварке (39,5 V), время сварки, время остывания, SDR свариваемых труб). Отдельно от кода обратного отслеживания указан также индивидуальный код изделия ID — уникальный номер для определения даты изготовления и партии материала, из которого тройник был изготовлен.
Тройник электросварной (далее по тексту эл. св.) 20 мм другого производителя иногда имеет открытую спираль. Спираль тройника фокс прикрыта тонким слоем полиэтилена, и защищена этим слоем от повреждений и загрязнений, обеспечивая надёжное пятно контакта со свариваемой трубой пэ. На боковом проходе электросварного тройника 20 мм спирали нет. Потребуется дополнительно электросварная муфта fox для приварки к трубе пнд.
Тройники эл. св. 20 мм для труб пнд не являются основными товарными позициями на складе в Санкт-Петербурге
Тройник эл. св. 20 мм имеет индикатор сварки, позволяющий визуально отследить окончание сварки. Тройник SDR 11 рассчитан на рабочее давление 16 атмосфер для труб пнд водоснабжения и 10 атмосфер для труб пнд газоснабжения. Предназначен для разветвления магистрали на 90 градусов в три стороны от центра тройника. Тройник может свариваться с трубами из ПЭ 100, ПЭ 100 RC, ПЭ 80, ПЭ 63, ПЭ 50 в соответствии с DIN 8074/75, EN 1555-2, EN 12201-2, ISO 4437 с помощью аппарата fox eurotech. Сварка осуществляется при температуре окружающей среды в интервале от минус 5 до плюс 35 градусов.
