Муфта эл. св. (электросварная) 40 мм Fox
-
- Материал: полиэтилен (PE 100, PE 100 RC)
- Диаметр: 40 мм
- SDR: 11; 9; 7,4
- Ассортимент и цены
- Каталог электросварных фитингов Fox
- Инструкция сварки
- Иные производители
Электросварные муфты Fox имеют газсерт и применимы для всех объектов газоснабжения, и в первую очередь — для объектов ПАО газпром.
Цена муфты с НДС — в прайс-листе на сайте в разделе цена. Купить муфту Fox в Санкт-Петербурге Вы можете по адресу ул. Салова 53.
Муфта электросварная (далее по тексту эл. св.) 40 мм некоторых производителей иногда имеет открытую спираль. Спираль муфты фокс прикрыта тонким слоем полиэтилена, защищена от повреждений и обеспечивает надёжное пятно контакта с свариваемой трубой ПНД.
Муфта эл. св.40 мм Fox имеет на концах и в центре холодные зоны, которые препятствуют вытеканию расплавленного полиэтилена. Этим обеспечивается оптимальное сопряжение муфты и трубы ПНД. Индикатор сварки муфты эл. св. 40 мм фокс позволяет визуально отследить окончание сварки. Муфта электросварная изготовлена из полиэтилена марки PE 100 (PE 100 RC). Муфта SDR 11 рассчитана на рабочее давление 16 атмосфер для воды и 10 атмосфер для газа. Муфта может свариваться с трубами ПНД из ПЭ 100, ПЭ 100 RC, ПЭ 80, ПЭ 63, ПЭ 50 в соответствии с DIN 8074/75, EN 1555-2, EN 12201-2, ISO 4437 с помощью аппарата Fox EUROTECH. Сварка осуществляется при температуре окружающей среды в интервале от минус 5 до плюс 35 градусов.
У муфты эл. св. 40 мм Fox есть легко удаляемый упор, клеммы для подключения контактов диаметром 4.0 мм. Наклейка на муфте 40 мм Fox содержит сварочный штрих-код, штрих-код обратного отслеживания, артикул производителя, сварочные параметры (напряжение при сварке (39,5 V), время сварки, время остывания, SDR свариваемых труб). Отдельно от кода обратного отслеживания указан также индивидуальный код изделия ID — уникальный номер для определения даты изготовления и партии материала, из которого муфта была изготовлена. Полиэтилен, из которого сделана электросварная муфта, соответствует нормам EN1555 и EN12201.
Типоразмеры электросварных муфт Fox
- sdr 11
- sdr 9
- sdr 7,4

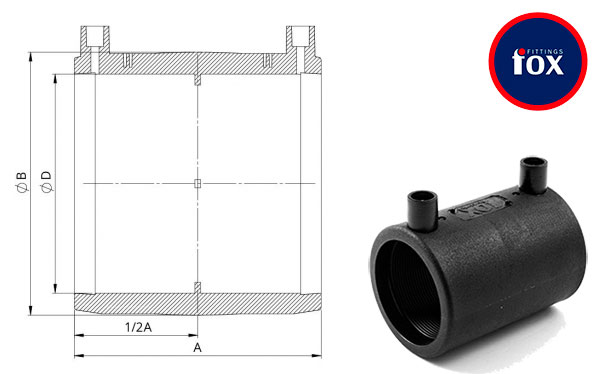

| Диаметр (мм) | Код продукта | A (мм) | B (мм) | Вес (кг) |
|---|---|---|---|---|
| 20 | ME02011 | 86 | 36 | 0,063 |
| 25 | ME02511 | 86 | 37 | 0,053 |
| 32 | ME03211 | 86 | 44 | 0,064 |
| 40 | ME04011 | 89 | 52 | 0,078 |
| 50 | ME05011 | 87 | 68 | 0,143 |
| 63 | ME06311 | 111 | 80 | 0,212 |
| 75 | ME07511 | 135 | 96 | 0,347 |
| 90 | ME09011 | 148 | 112 | 0,483 |
| 110 | ME11011 | 157 | 133 | 0,683 |
| 125 | ME12511 | 167 | 152 | 0,864 |
| 140 | ME14011 | 176 | 167 | 1,110 |
| 160 | ME16011 | 180 | 190 | 1,550 |
| 180 | ME18011 | 187 | 211 | 1,763 |
| 200 | ME20011 | 188 | 238 | 2,130 |
| 225 | ME22511 | 219 | 265 | 3,000 |
| 250 | ME25011 | 224 | 292 | 3,750 |
| 280 | ME28011 | 242 | 336 | 5,950 |
| 315 | ME31511 | 259 | 374 | 7,600 |
| 355 | ME35511 | 291 | 438 | 13,100 |
| 400 | ME40011 | 295 | 493 | 18,320 |
| Диаметр (мм) | Код продукта | A (мм) | B (мм) | Вес (кг) |
|---|---|---|---|---|
| 20 | ME02009 | 86 | 36 | 0,063 |
| 25 | ME02509 | 86 | 37 | 0,053 |
| 32 | ME03209 | 86 | 44 | 0,070 |
| 40 | ME04009 | 89 | 58 | 0,120 |
| 50 | ME05009 | 87 | 68 | 0,150 |
| 63 | ME06309 | 111 | 80 | 0,220 |
| 75 | ME07509 | 135 | 100 | 0,430 |
| 90 | ME09009 | 148 | 113 | 0,483 |
| 110 | ME11009 | 157 | 156 | 0,880 |
| Диаметр (мм) | Код продукта | A (мм) | B (мм) | Вес (кг) |
|---|---|---|---|---|
| 20 | ME020074 | 86 | 39 | 0,094 |
| 25 | ME025074 | 86 | 40 | 0,079 |
| 32 | ME032074 | 86 | 48 | 0,096 |
| 40 | ME040074 | 89 | 58 | 0,117 |
| 50 | ME050074 | 87 | 74 | 0,215 |
| 63 | ME063074 | 111 | 88 | 0,318 |
| 75 | ME075074 | 135 | 106 | 0,5201 |
| 90 | ME090074 | 148 | 123 | 0,724 |
| 110 | ME110074 | 157 | 147 | 1,025 |
| 125 | ME125074 | 167 | 167 | 1,296 |
| 140 | ME140074 | 176 | 183 | 1,666 |
| 160 | ME160074 | 180 | 209 | 2,325 |
