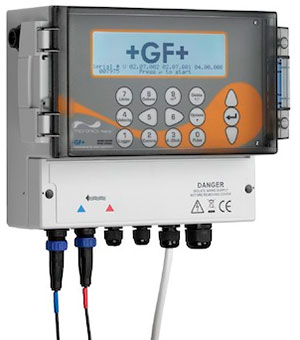

Датчик потока ultraflow U3000/U4000
-
- Большой понятный графический дисплей с подсветкой
- Простой монтаж
- Датчики с механическим креплением, без контакта со средой
- Понятное меню программирования
- Простой ввод в эксплуатацию «быстрый пуск»
- Устройство хранения данных на 198.000 точек (тип U4000)
- Выходы: аналоговый, импульсный и аварийный
- Корректировка числа Рейндольдса
-
Ультразвуковой расходомер Ultraflow измеряет расход в трубопроводах без непосредственного контакта со средой. Благодаря понятному меню и простой конфигурации датчик быстро вводится в эксплуатацию и гарантирует точные результаты измерений. Экономичная альтернатива существующим измерительным системам в трубопроводах: эксплуатация и техобслуживание без контакта со средой, гарантирующие минимальное время простоя и максимальную работоспособность установки.
-
Комплектация расходомеров ultraflow U3000/U4000
- 1 – Измерительный блок с графическим дисплеем с подсветкой
- 2 – Монтажная рейка для применения с парой измерительных датчиков типа‘A’ или ‘B’
- 3 – Стальные ленты для крепления монтажных реек измерительного датчика на трубопроводе
- 4 – Измерительный датчик ‘A-ST’ 2x (U3000/U4000A) для трубопроводов сечением 13 – 114 мм
- 5 – Измерительный датчик ‘B-ST’ 2x (U3000/U4000A) для трубопроводов сечением 115 – 2000 мм
- 6 – Руководство по эксплуатации
- 7 – Паста для стыковки
- 8 – Кабель USB и кабель RS-232-C (U4000)
- 9 – Кабель измерительного датчика (2x) длиной 10 м
-
Области применения
- Климатические системы и энергетический аудит
- Контроль за насосами
- Контроль и управление процессами
- Дозирование химикатов
- Гидравлические системы
- Спринклерные системы пожаротушения
- Контроль утечек
- Тесты отопительных котлов
Технические характеристики расходомера ultraflow U3000/U4000
- Общие
- Окружающая среда
- Типы трубопроводов
- Электроника
- Выходы
Метод измерения
Ультразвуковое измерение времени прохождения
Диапазон расхода
0,1 - 20 м/с
Точность
- Трубопроводы > ДУ 75:
- ±0,5%…±3% от измеряемого значения расхода при пропускной способности > 0,2 м/с
- Трубопроводы ДУ 13-75:
- ±3% от измеряемого значения расхода при пропускной способности > 0,2 м/с
Стабильность воспроизводимости
±0,5% от измеряемого значения расхода или ±0,02 м/с в зависимости от того, какое из значений является наибольшим
Время отклика
<500 мс, в зависимости от сечения трубопровода
Выбор единиц расхода
- Скорость:
- м/с
- Объем:
- л/с, л/мин., л/ч, м³/с, м³/мин., м³/ч
Выбор единиц счетчика
Литр, м³
Счетчик
12 цифр
Языки меню
Английский, немецкий, французский, русский, шведский, итальянский, испанский, португальский, норвежкий, датский
Рабочая температура
-20°…+50°C
Температура хранения
-25°…+75°C
Температура стенок трубопровода
-20°…+135°C
Влажность воздуха при эксплуатации
Относительная влажность воздуха макс. 90% при +50°C
Материал трубопроводов
pvdf-SYGEF, пп-PROGEF, пэ-ELGEF, pb-INSTAFLEX, абс, pvc-u/pvc-c, строительная сталь, ковкая сталь, нержавеющая сталь 316, медь
Размеры трубопроводов (диаметр)
13-2000 мм
Толщина стенок трубопровода
1-75 мм
Покрытие трубопровода
Возможные материалы: резина, стекло, бетон, эпоксид, сталь
Толщина покрытия трубопровода
0-25 мм
Напряжение
12-24 В AC или DC, 86-264 В AC (47–63 Гц)
Потребление тока
Макс. 10,5 Вт
| Аналоговый выход | ||
| Диапазон | 4-20 мA, 0-20 мA, 0-16 мA | |
| Разрешение | 0,1% от конечного значения | |
| Макс. нагрузка | 620 Ом | |
| Изоляция | 1500 В, с оптоизоляцией | |
| Аварийный ток | Регулируется от 0 до 26 мА | |
| Импульсный выход | ||
| Тип | Цифровое реле mosfet | |
| Последовательность импульсов | 1-250 pps, программируется пользователем | |
| Ширина импульсов | 2-500 мс, программируется пользователем | |
| Макс. напряжение | 48 В | |
| Макс. ток | 500 мА | |
| Изоляция | 1500 В, с оптоизоляцией | |
| Аварийные выходы | ||
| Тип | 2 х реле mosfet | |
| Макс. напряжение | 48 В | |
| Макс. ток | 500 мА | |
| Изоляция | 1500 В, с оптоизоляцией | |
| Аварийная функция | Пропускная способность, объем потока высокий/низкий или неисправность | |
| USB-интерфейс (только U4000) | ||
| Протокол | Поддерживает передачу данных Full-Speed (12 Мбит/с) | |
| Программное обеспечение | Драйвер USB поставляется в комплекте | |
| Разъем | Mini USB | |
| Интерфейс RS-232 (только U4000) | ||
| Протокол | Серийный интерфейс RS-232, включая квитирование XON/XOFF | |
| Терминалы | Драйвер USB поставляется в комплекте | |
Технические характеристики устройства регистрации данных (только U4000)
| Сохраненная информация | Протокол деталей процесса, расход, общий расход, единица, точное время | |
| Количество точек | 198.000 | |
| Количество файлов | 20 | |
| Количество точек на файл | Без ограничения (макс. 198.000) | |
| Программируемый интервал регистрации данных | 5 с – 1 ч | |
| Пуск/останов | Вручную или по времени | |
| Скачивание данных | С помощью интерфейса RS-232 / USB | |
| Пары измерительных датчиков | ||
| Тип А | Трубопроводы сечением 13 - 114 мм (2 МГц) | |
| Тип В | Трубопроводы сечением 115 - 2000 мм (1 МГц) | |
| Корпус и дисплей | ||
| Материал | абс и алюминий | |
| Размеры | 230 x 180 x 120 мм | |
| Вес | 1,2 кг (вкл. аккумулятор) | |
| Клавиатура | 15 пленочных клавиш с тактильным откликом | |
| Дисплей | Тип | Графический дисплей 240 x 64 пикс., высокий контраст, с подсветкой |
| Угол рассматривания | Мин. 30°, стандартный 40° | |
| Активная поверхность | 127 x 34 мм | |
| Класс защиты | IP 65 | |
| Транспортная информация | ||
| Размер упаковки | 480 x 320 x 230 mm | |
| Вес | 4,8 кг | |
| Объемный вес | 5,8 кг | |
| Нормы и разрешения | ||
| CE, сертификат RoHS | ||
| ЭМС | BS EN 61326-1:2006, BS EN 61326-2-3:2006 | |
| Безопасность | BS EN 61010-1:2001 | |
| Окружающая среда | BS EN 60068-1:1995, BS EN 60068-2-1:2007, BS EN 60068-2-2:2007 | |
Модификации датчиков ultraflow U3000/U4000
| Изделие | Код | Описание |
|---|---|---|
| Питание 230 V AC | ||
| U3000A d13-114 | 159300004 | Ultraflow U3000, для трубопроводов сечением 13 - 114 мм |
| U3000B d115-299 | 159300006 | Ultraflow U3000, для трубопроводов сечением 115 - 299 мм |
| U3000B d300-2000 | 159300075 | Ultraflow U3000, для трубопроводов сечение 300 - 2000 мм |
| U4000A d13-114 | 159300008 | Ultraflow U4000, для трубопроводов сечением 13 - 114 мм, устройство регистрации данных |
| U4000B d115-299 | 159300010 | Ultraflow U4000, для трубопроводов сечением 115 - 299 мм, устройство регистрации данных |
| U4000B d300-2000 | 159300076 | Ultraflow U4000, для трубопроводов сечение 300 - 2000 мм, устройство регистрации данных |
| Питание 24 В DC | ||
| U3000A d13-114 | 159300005 | Ultraflow U3000, для трубопроводов сечением 13 - 114 мм |
| U3000B d115-299 | 159300007 | Ultraflow U3000, для трубопроводов сечением 115 - 299 мм |
| U3000B d300-2000 | 159300077 | Ultraflow U3000, для трубопроводов сечение 300 - 2000 мм |
| U4000A d13-114 | 159300009 | Ultraflow U4000, для трубопроводов сечением 13 - 114 мм, устройство регистрации данных |
| U4000B d115-299 | 159300011 | Ultraflow U4000, для трубопроводов сечением 115 - 299 мм, устройство регистрации данных |
| U4000B d300-2000 | 159300079 | Ultraflow U4000, для трубопроводов сечение 300 - 2000 мм, устройство регистрации данных |
