Датчик потока portaflow 330/220
-
- Большой, легко читаемый графический дисплей с подсветкой
- Простота установки благодаря гибким направляющим
- Аккумуляторная батарея до 20 часов работы
- Понятное меню программирования
- Простой ввод в эксплуатацию «быстрый пуск»
- Регистратор данных для точек данных 198000 (тип PF330)
- Аналоговые и импульсные выходы
-

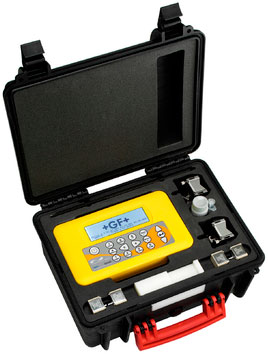

Ультразвуковой расходомер portaflow 330/220 Georg Fischer позволяет измерять расход жидкости неинвазивным способом. Ультразвуковой расходомер позволяет быстро и точно измерить расход транспортируемого вещества в трубопроводе, простая настройка меню делает работу по измерению простой и легкой. Результаты измерения можно получить в течение нескольких минут после начала работы. Компактный, прочный и надежный ультразвуковой расходомер portaflow 330/220 Georg Fischer был разработан, чтобы обеспечить стабильную производительность в промышленных условиях. Ультразвуковой расходомер portaflow 330/220 Georg Fischer компактный, переносной прибор. Для удобства ручной переноски в комплекте имеется чемоданчик.
-
Комплектация расходомеров portaflow 220
Ультразвуковой расходомер Portaflow 220 поставляется в футляре из полипропилена, снабженном пенопластовой вставкой, чтобы защитить от повреждений при транспортировке.
- 1 – прибор Portaflow 220
- 2 – линейчатая разделительная панель
- 3 – преобразователи A-ST или B-ST для использования с трубами от 13 мм до 114 мм
- 4 – направляющая
- 5 – цепи длиной 0,5 м для преобразователей A-ST или длиной 3,3 м для типа B-ST
- 6 – кабели преобразователя длиной 2 метра
- 7 – контрольный блок
- 8 – акустическое соединение
- 9 – выходной кабель
- 10 – электропитание
- 11 – руководство по эксплуатации (отсутствует на схеме)
-
Комплектация расходомеров portaflow 330
- 1 – устройство Portaflow 330 с графическим дисплеем с подсветкой
- 2 – управляемая разделительная панель
- 3 – преобразователи A-ST для использования с трубами от 13 мм до 114 мм
- 4 – преобразователи B-ST для использования с трубами от 115 мм до 2000 мм
- 5 – направляющая
- 6 – цепи длиной 3,3 м
- 7 – кабели преобразователя длиной 2 метра
- 8 – контрольный блок
- 9 – акустическое соединение
- 10 – выходной кабель
- 11 – кабель RS-232
- 12 – USB-кабель
- 13 – источник питания
- 14 – руководство по эксплуатации (отсутствует на схеме)
Датчик потока Portaflow 330 поставляется в прочном чехле класса прочности IP 67 с пенной вставкой для обеспечения дополнительной защиты при транспортировке.
-
Области применения
- Климатические системы
- Питьевая, речная и деминерализованная вода
- Химическая промышленность
- Обнаружение утечек
- Тестирование котельного оборудования
Технические характеристики расходомера portaflow 330/220
| Общие | ||
| Метод измерения | Неинвазивный способ измерения | |
| Диапазон расхода | 0,1 - 20 м/с | |
| Точность | Трубопроводы > ДУ 75 мм: | ±0.5%…2% от измеряемого значения расхода при пропускной способности > 0,2 м/с |
| Трубопроводы 13-75 мм: | ±3% от измеряемого значения расхода при пропускной способности > 0,2 м/с | |
| Стабильность воспроизводимости | ±0,5% от измеряемого значения расхода | |
| Время отклика | <500 мс в зависимости от диаметра трубы | |
| Выбор единиц расхода | Скорость | м/с |
| Объем | л/с, л/мин., л/ч, гал/мин., гал/ч., м³/с., м³/мин., м³/ч | |
| Языки меню | Английский, немецкий, русский, шведский, итальянский, испанский, польский, норвежский | |
| Окружающая среда | ||
| Рабочая температура | -20°…+50°C | |
| Температура хранения | -25°…+65°C | |
| Температура стенок трубопровода | -20°…+135°C | |
| Влажность воздуха при эксплуатации | Относительная влажность воздуха макс. 90% при +50°C | |
| Типы трубопроводов | ||
| Материал трубопроводов | pvdf-SYGEF, пп-PROGEF, пэ-ELGEF, pb-INSTAFLEX, абс, pvc-u/pvc-c, строительная сталь, ковкий чугун, нержавеющая сталь 316, медь | |
| Размеры трубопроводов (диаметр) | Тип pf220 | 13-1000 мм |
| Тип pf330 | 13-2000 мм | |
| Толщина стенки трубы | 1-75 мм | |
| Покрытие трубопровода | Возможные материалы: резина, стекло, бетон, эпоксид, сталь | |
| Толщина покрытия трубопровода | 0…10 мм | |
| Электроника | ||
| Напряжение | 9-24 В DC | |
| Потребление тока | Макс. 10,5 Вт | |
| Батарея | ||
| Технология | 5-ячеек NiMH | |
| Емкость | 3,8 А/ч | |
| Время работы | 20 часов | |
| Время зарядки | 6,5 часов | |
| Срок годности | 500 циклов заряд/разряд | |
| Выходы | ||
| Аналоговый выход | Диапазон | 4-20 мA, 0-20 мA, 0-16 мA |
| Разрешение | 0,1% от конечного значения | |
| Макс. нагрузка | 620 Ом | |
| Изоляция | 1500 В, с оптоизоляцией | |
| Аварийный ток | Регулируется от 0 до 26 мА | |
| Импульсный выход | Тип | Цифровое реле mosfet |
| Последовательность импульсов | 500 pps, программируется пользователем | |
| Ширина импульсов | 5-500 мс, программируется пользователем | |
| Макс. напряжение | 48 В | |
| Макс. ток | 500 мА | |
| Изоляция | 1500 В, с оптоизоляцией | |
| USB-интерфейс (только PF330) | Протокол | Поддерживает передачу данных 12 Мбит/с |
| Программное обеспечение | Драйвер USB поставляется в комплекте | |
| Разъем | Mini USB | |
| Интерфейс RS-232 (только PF330) | Протокол | Серийный интерфейс RS-232, включая квитирование XON/XOFF |
| Терминалы | Драйвер USB поставляется в комплекте | |
| Нормы и разрешения | ||
| CE, сертификат RoHS | ||
| ЭМС | BS EN 61326-1:2006, BS EN 61326-2-3:2006 | |
| Безопасность | BS EN 61010-1:2001 | |
| Окружающая среда | BS EN 60068-1:1995, BS EN 60068-2-1:2007, BS EN 60068-2-2:2007 | |
Модификации датчиков portaflow 220/330
| Изделие | Код | Описание |
|---|---|---|
| PF 220 A | 159300002 | Portaflow PF220 для трубопроводов сечением 13-114 мм |
| PF 220 B | 159300003 | Portaflow PF220, тип А для трубопроводов сечением 115-1000 мм |
| PF 330 A+B | 159300001 | Portaflow PF330 (тип А и B) для трубопроводов сечением 13-2000 мм |
