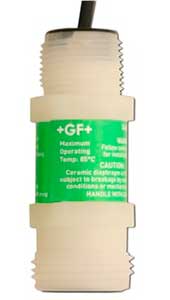

Сенсор давления Signet 2450
-
- Цифровой s3l или аналоговый 4-20 мА выходы

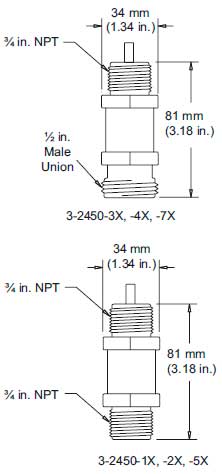

- Монтажный размер ¾ дюйма npt или ½ дюйма
- Цельный литой корпус из пвдф
- Керамическая диафрагма
- Простая установка
- Выбор из трех диапазонов давления
- Измерение давления или уровня
-
Signet 2450 представляют собой датчики избыточного давления. Датчики манометра измеряют разницу в давлении между процессом на одной стороне диафрагмы и атмосферным давлением на противоположной стороне диафрагмы. Крошечная капиллярная трубка внутри корпуса датчика используется для обеспечения того, чтобы задняя часть диафрагмы оставалась при атмосферном давлении. Распространение влажности по этой трубке на заднюю часть диафрагмы может повредить датчик.
Датчик давления Signet 2450 имеет цельный литой корпус изготовленный под давлением материал корпуса выполнен из пвдф и имеет керамическую диафрагму для превосходной совместимости в агрессивных жидкостях. Три диапазона давления обеспечивает оптимальное разрешение, соответствующее вашим потребностям.
Твердотельные схемы исключают дрейф (внутренние потенциометры отсутствуют). Встроенная температурная компенсация обеспечивает выдающуюся точность в широких температурных диапазонах. Эти датчики доступны с цифровым выходом S3L (Signet Sensor Serial Link) или с аналоговыми выходами 4-20 мА.
Сенсоры Signet 2450 могут использоваться для измерений уровня резервуара. Для монтажа погружного датчика использется водонепроницаемый кабель и кабельный сальник, чтобы предотвратить проникновение влаги. Кабельный конец датчика должен подвергаться атмосферному давлению. Для удлинения кабеля рекомендуется применять трехжильный экранированный кабель и распределительную коробку.
-
Варианты применения
- Измерение уровня или глубины
- Системы отопления, вентиляции и кондиционирования
- Системы скрубберов
- Защита насоса
- Управление водными ресурсами
- Системы орошения
- Сточные воды
- Химическая обработка
- Регулирование давления / мониторинг
Характеристики сенсора давления Signet 2450
- Модельный ряд
- Спецификация
- Инструкция по эксплуатации
| Изделие | Тип выхода | Предел измерений | Длина кабеля | |
|---|---|---|---|---|
 | 3-2450-3U | Цифровой (s3l) | 0,7 bar (10 psi) | 4,6 м |
| 3-2450-3L | Цифровой (s3l) | 3,4 bar (50 psi) | 4,6 м | |
| 3-2450-3H | Цифровой (s3l) | 17 bar (250 psi) | 4,6 м | |
| 3-2450-7U | Аналоговый 4-20 mA | 0,7 bar (10 psi) | 4,6 м | |
| 3-2450-7L | Аналоговый 4-20 mA | 3,4 bar (50 psi) | 4,6 м | |
| 3-2450-7H | Аналоговый 4-20 mA | 17 bar (250 psi) | 4,6 м | |
