Системы обнаружения утечек в двойных трубах

Чтобы быть уверенным в том, что возможная утечка не осталась незамеченной (что делает систему не лучше, чем обычная одиночная труба), необходимо обнаружить утечки. Для целей мониторинга труб существует несколько различных систем, доступных на рынке.

Производителем рекомендуется для упрощения поиска утечки разделить трубопровод на секции с помощью концевых фитингов. А для лёгкого ремонта и демонтажа трубопровода, секции соединять между собой механическими соединениями например — фланцевым соединением, разборной муфтой (американкой), ремонтной муфтой или др.

Преимущества:

• Быстрое и безопасное обнаружение утечек
• Нужно промыть и очистить только отдельную секцию внешней трубы
• Длина секций обнаружения утечки выбирается свободно
• Быстрый демонтаж и/или ремонт трубопровода

• Мониторинг при слишком высоком давлении

  При мониторинге дифференциального давления при слишком высоком давлении в пространстве между внутренними и внешними трубами накачивается азот. В случае если в этом месте потеря давления, предупреждающий сигнал проинформирует об утечке.

  Преимущества:

  • Внутренние и внешние трубы проверяются на герметичность
  • Возможна модернизированная установка
  • Автоматическая индикация

  Недостатки:

  • Закачиваемый азот должен находиться под большим давлением, чем среда, транспортируемая по внутренней трубе. Таким образом, необходимо удостовериться, что внутренняя труба не лопнет, принимая во внимания условия эксплуатации.

  Обнаружение утечки:

  • Во внешней трубе — напрямую
  • Во внутренней трубе — с помощью специальных отверстий во внешней трубе

• Вакуумный мониторинг

  Еще вакуумный мониторинг называют мониторингом при слишком низком давлении. При мониторинге дифференциального давления в условиях вакуума насос используется для создания вакуума в диапазоне 600-700 мбар в пространстве между внутренними и внешними трубами. В случае потери давления в этом пространстве вакуумный выключатель активизирует вакуумный насос. В то же время сигнальная лампа и сирена издают визуальные и акустические сигналы.

  Преимущества:

  • Отсутствие нагрузки давлением на внутреннюю трубу
  • Внутренняя и внешняя трубы контролируются на предмет герметичности
  • Возможна модернизированная установка
  • Автоматическая индикация

  Недостатки:

  • Объем накачивания вакуумного насоса должен быть не меньше 750 мбар с прямым забором
  • В случае наличия большого пространства между внутренней и внешней трубами вакуумный насос должен быть достаточно мощным, или трубопровод необходимо будет поделить на секции по контролю утечек, каждая с отдельным вакуумным насосом

  Обнаружение утечки:

  • Во внешней трубе — напрямую
  • Во внутренней трубе — с помощью специальных отверстий во внешней трубе

• Обнаружение с помощью состояния pH среды

  Внешний контур (вторая труба) заполняется водой (дистиллированной или с добавлением специального химического вещества). Во внешнем контуре устанавливаются датчик состояния pH. В случае протечки первого контура жидкость первого контура смешивается с водой, которая во втором контуре, соответственно изменится pH-ность среды и сработает датчик. В случае протечки второго контура вода выльется, соответственно датчик pH сработает так как среда изменится в добавок визуально будет видна протечка трубы.

  Преимущества:

  • Отсутствие нагрузки давлением на внутреннюю трубу
  • Внутренняя и внешняя трубы контролируются на предмет герметичности
  • Автоматическая индикация

  Недостатки:

  • Дороговизна методов

• Оптоэлектронный мониторинг



  Преимущества:

  • Относительно низкие затраты
  • Возможна модернизированная установка на отводе
  • Автоматическое оповещение

  Недостатки:

  • Внешняя труба не контролируется
  • Может быть установлен только в самой низкой точке трубопровода

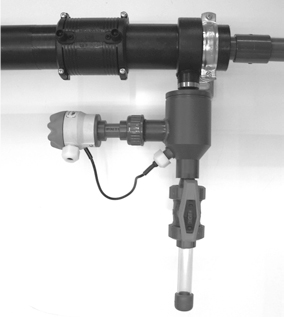

  Для оптоэлектронного обнаружения утечек устанавливается жидкостный сенсор 20 мм шаровой кран с прозрачной контрольной трубой из PVC-U на Rp ½ отвод с концевым фитингом или на отвод.

• Сенсорный кабель

  В пространстве между внутренней и внешней трубами протягивается кабель, реагирующий либо на попадание влаги, либо химических элементов, и попадает сигнал оповещения.

  Преимущества:

  • Место утечки указывается с точностью до 1 м
  • Автоматическое оповещение

  Недостатки:

  • Внешняя труба не контролируется
  • Относительно высокие затраты
  • Не возможна модернизированная установка
  • В зависимости от системы, может потребоваться больший диаметр внешней трубы
  • Чувствительность к конденсату

• Оптический (визуальный) мониторинг

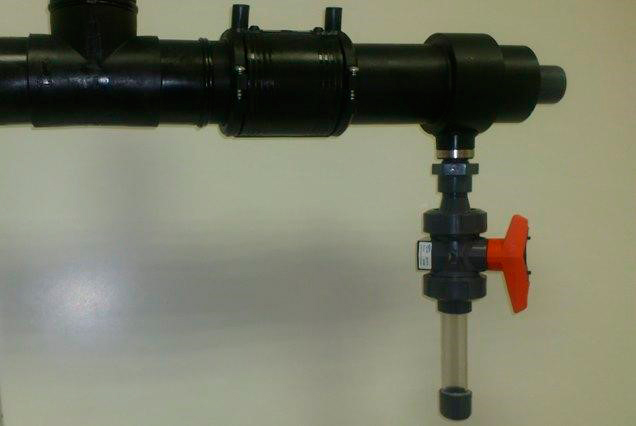

  Для оптического обнаружения утечки необходимо установить 20 мм шаровой кран с прозрачной контрольной трубой из PVC-U на Rp ½ отвод с концевым фитингом или на отвод.

  Преимущества:

  • Низкие цены
  • Возможна модернизированная установка на отводе.

  Недостатки:

  • Отсутствие автоматического оповещения
  • Внешняя труба не контролируется
  • Может быть установлен в самой низкой точке
