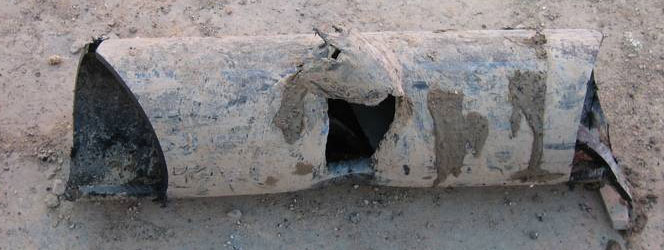

Частичный или полный разрыв трубы

Полиэтилен обладает массой преимуществ перед сталью или чугуном, однако к ним не относится механическая прочность при внешнем ударном воздействии. Это самый частый вид повреждения, наряду с течью в узлах трубопровода. Как правило, он возникает в результате неосторожной работы экскаватора при рытье котлована или траншеи. Прокладка полиэтиленовых трубопроводов не предусматривает специальных защитных мероприятий трубы от внешних воздействий, что и является причиной постоянных аварий.

Такой вид повреждения требует замены аварийного участка целым отрезком трубы с рабочим давлением не менее, чем давление в трубопроводе. Этот отрезок устраивается на двух электросварных муфтах.

Проблема воды в трубе

При проведении сварки полиэтиленовых трубопроводов зона сварки обязательна должна быть чистой и сухой. Наличие воды в трубе не является проблемой только при соединении труб механическим способом, с помощью специальных ремонтных или соединительных муфт для полиэтиленовых труб. А если вода попадает в зону сварки во время нагрева, образуется пар и избыточное давление, что приводит к нарушению сплавления материала, вплоть до появления сквозных каналов, делая соединение непригодным для эксплуатации. Важно понимать, что даже несколько капель воды за короткое время сварки электросварной муфты (10-15 минут) способны свести на нет все усилия по подготовке соединения. И чем больше диаметр трубы, тем дороже обойдётся исправление ситуации.

Варианты решения проблемы с водой в трубе

Если задвижка не позволяет полностью перекрыть поток воды, не стоит терять время, надо просто отпустить болты на фланцевом соединении задвижки с трубой, тогда вода будет стекать в колодец, а не в трубу.

Если по какой-либо причине первый вариант не подходит, используют комплексное решение. Сначала высверливают в трубе дополнительное отверстие со стороны тока воды, опускают туда воздушную камеру и надувают её. После окончания сварочных работ камеру извлекают из трубы, а отверстие заваривают электросварной накладкой.

И, наконец, "народный" вариант. Если течение воды совсем невелико, прямо в трубе устраивается несколько заслонов из подручной глины, чего вполне хватает для быстрого проведения сварки. При подаче воды, глина легко вымывается. Техническая простота такого решения никак не сказывается на его эффективности.

Последовательность действий при замене участка трубы

Мы не будем подробно рассматривать технологию ремонта полиэтиленовых труб, так как она в значительной степени состоит из технологии устройства электросварного соединения, опишем лишь самый распространённый способ ремонта - замену повреждённого участка полиэтиленового трубопровода. В общем случае, такой ремонт можно разделить на несколько этапов. В качестве технолии сварочного соединения допускается применять сварку электросварными муфтами или в стык.

Внешний осмотр поврежденной полиэтиленовой трубы

Вначале следует тщательно осмотреть повреждённый участок. Помимо частичного или полного разрыва полиэтиленовой трубы, на ней могут также находиться другие повреждения: срезы, царапины, трещины. Согласно нормативным требованиям, глубина таких повреждений не должна превышать значения в 10% от толщины стенки трубы. В противном случае, сечение считается ослабленным, и такой участок трубы также требует замены.

Подготовка вставки из трубы ПНД

После определения длины заменяемого участка трубы, его вырезают и подготавливают вставку аналогичного размера из неповрежденной трубы. Резка должна производиться под прямым углом к оси трубы, в противном случае спираль электросварной муфты может не везде соприкасаться с трубой, что вызовет её перегрев и перегорание во время сварки. Резать полиэтиленовую трубу можно специальным труборезом, или любым режущим инструментом, который пригоден для резки пластика (или дерева).

В качестве вставки может быть использован отрезок трубы из остатков на объекте, если труба хранилась в защищённом от прямого солнечного света месте, и срок хранения не превышает двух лет со дня изготовления полиэтиленовой трубы. Дата производства, как правило, указана в маркировке трубы. Если подходящего отрезка на объекте не нашлось, в любой специализированной организации, занимающейся ремонтом полиэтиленовых труб, таковой всегда найдётся. Естественно, рабочее давление вставки должно быть не меньше рабочего давления в трубопроводе. А вот марка полиэтилена может быть отличной, но соседней по значению, это допускается при сварке электросварной муфтой.

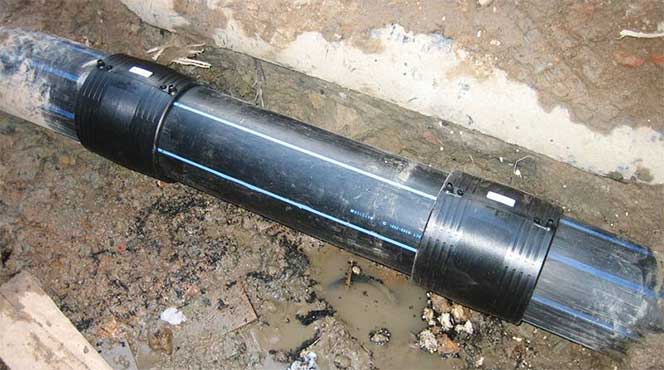

Позиционирование электросварной муфты на трубе и сварка

Точное позиционирование достигается специальными отметками на концах труб, на расстоянии, равном половине длины муфты. Затем производится подготовка концов труб в соответствии с технологией сварки электросварной муфтой, устанавливаются муфты. Как правило, обе муфты насаживаются полностью на ремонтируемую трубу, а после установки вставки возвращаются в монтажное положение согласно отметкам.

Если ремонтируемая труба долгое время находилась в земле, то под тяжестью грунта её сечение приобретает овальную форму, что для больших диаметров может представлять серьёзную проблему при установке муфт. В этом случае овальность убирают скругляющими накладками, с механическим или гидравлическим приводом. Это дорогостоящие устройства, так что на практике для устранения овальности трубы нередко используют обычный домкрат в сочетании с монтажным поясом.

Иногда бывает достаточно "наживить" муфту на овальную трубу, и при дальнейшем её набивании полиэтиленовая труба выравнивается сама. Это в большей степени касается тонкостенных труб. Допускается также небольшой разогрев трубы строительным феном для приобретения ею большей пластичности. С торцов трубы необходимо снять фаску, чтобы не повредить спираль муфты, также следует избегать ударов по муфте в зоне расположения сварочных клемм. После установки муфт в монтажное положение можно производить сварку.

Опрессовку трубопровода из полиэтилена можно производить как водой, так и воздухом. Во втором случае, после установки необходимого давления в системе, все соединения обмывают мыльным раствором. Если соединения герметичны, мыльный раствор не образует пузырьков, и ремонт произведён качественно.
