Цокольный ввод г-образный (цвпс-г) для газа

Предназначен для транспортировки природного газа низкого, среднего и высокого давления.

•
  • Полиэтилен: ПЭ 100 SDR 11
  • Сталь: гост 3262-75, 10705-80 или гост 8732-78, 8734-75
  • Изоляция: полимерные ленты полилен 40-ЛИ-63 и полилен-ОБ 40-ОБ-63
  • Форм-фактор: г-образный
  • Ассортимент и цены

цвпс-г — цокольный ввод полиэтилен-сталь Г-образный диаметрами 32x25 (32), 40x32 (38), 63x57, 90x89, 110x108, 160x159, 225x219, 315x273 (325). Стальная часть цокольного ввода «Г-образного» изготавливается из стальных прямошовных труб гост 3262-75, 10705-80 или бесшовных труб гост 8732-78, 8734-75. Изоляция стальной части изделия осуществляется полимерными лентами полилен 40-ЛИ-63 и полилен-об 40-ОБ-63. Полиэтиленовая часть цвпс-г изготавливается из полиэтиленовых труб пэ 100 sdr 11 ГАЗ. Цокольные вводы полиэтилен-сталь диаметрами 32х25 (32) мм, 40х32 (38) мм и 63х57 мм производятся без сварных стыков методом холодного гнутья. Остальные диаметры цокольных вводов цвпс-г изготавливаются через стальной отвод.

Цена цокольного ввода «Г-образного» 32x25 (32), 40x32 (38), 63x57, 90x89, 110x108, 160x159, 225x219, 315x273 (325) с ндс указана в прайс-листе на сайте в разделе цена. Купить цвпс-г с футляром в Санкт-Петербурге Вы можете по адресу ул. Салова 53. Уточнить наличие и цену по телефонам: (812)-449-15-34 и 449-30-73.

Конструктивной особенностью «Г-образного» цокольного ввода является расположение неразъемного соединения полиэтилен-сталь в горизонтальной части изделия. Это препятствует промерзанию полиэтиленовой части изделия и позволяет устанавливать цвпс-г в климатических зонах, с температурным режимом ниже 20 °С.

цвпс-г устанавливаются в местах выхода газопровода из земли у жилых домов, а также у ГРП и УГШ и должны быть укомплектованы футлярами для предотвращения механических воздействий.

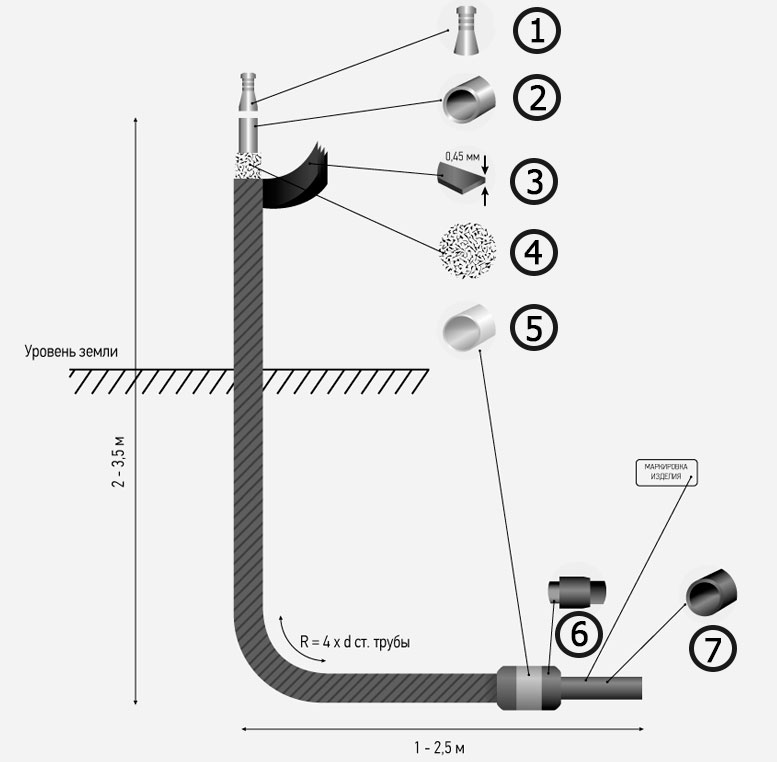

• Компоненты

  • 1 - стальной переход^*, резьба, заглушка
  • 2 - труба стальная гост: 3262-75, 10705-80 Гр.В., 8732-78, 8734-75
  • 3 - изоляционное покрытие усиленного типа
  • 4 - грунтовка полимерная
  • 5 - термоусаживающая трубка
  • 6 - неразъемное соединение полиэтилен-сталь
  • 7 - труба полиэтиленовая, гост: Р50838-2009-«газ»

^* переход изготавливается на цокольном вводе диаметром 63х57 по согласованию с заказчиком

Габаритные характеристики «Г-образных» цокольных вводов полиэтилен-сталь
