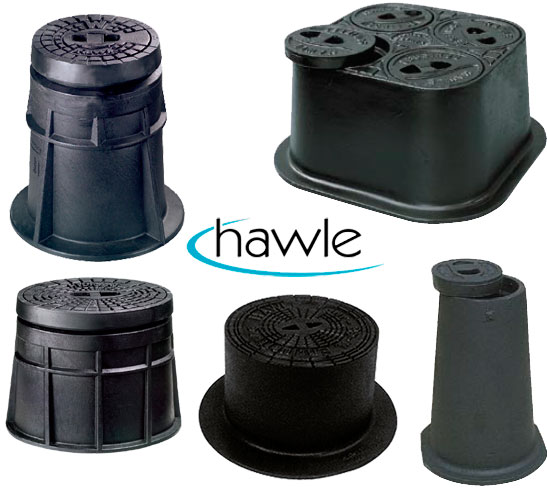

Коверы Hawle (уличные лючки Хавле)
Предназначены для защиты запорной арматуры от внешних факторов.
Ассортимент и ценыКоверы, они же уличные лючки Hawle, изготавливаются из серого и ковкого чугуна GG-25 и GG-40, характеризующегося высокой пластичностью и прочностью. Удерживающий стержень и воротник крышки сделан из качественной нержавеющей стали. Корпус и крышки покрыты эпоксидной краской или битумом. Нанесение защитного порошкового слоя производится по технологии вихревого напыления на предварительно нагретые конструкции в соответствии со стандартом GSK. Покрытие имеет толщину 250 мкн. В нем полностью отсутствуют поры. Благодаря этому коверы Hawle характеризуются более длительным по сравнению с аналогами сроком службы. Hawle коверы производятся из качественных материалов со значительным ресурсом деталей, поэтому гарантия на изделия — 10 лет.
Купить арматуру Hawle можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь.
Уличные лючки Hawle используются в комплексе с вентилями, клиновыми задвижками, пожарными гидрантами, воздушными вантузами, задвижками «Комби-Т», фланцевыми тройниками с 3-мя встроенными затворами и крестовинами с 4-мя встроенными затворами. Основная сфера применения — водоснабжение. Коверы Hawle выдерживают нагрузку до 25 т и могут размещаться под асфальтовым дорожным полотном. Вес изделий в сборе составляет 4,6-19 кг. Максимальная рабочая температура — 240 °С. Изделия подходят для магистралей с трубами диаметром 80-200 мм, поставляются в комплекте с удлинительными шпинделями и опорными пластинами.

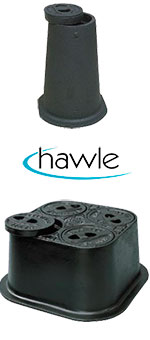

Ковер Hawle нерегулируемый
Нерегулируемый ковер Hawle представляет собой конструкцию, в которой крышка изначально жестко соединена с корпусом. Изделие имеет постоянные габариты. Высота люка в зависимости от модификации и назначения лежит в диапазоне от 155 до 300 мм, диаметр корпуса — от 160 до 525 мм, толщина крышки — 20 мм.
-

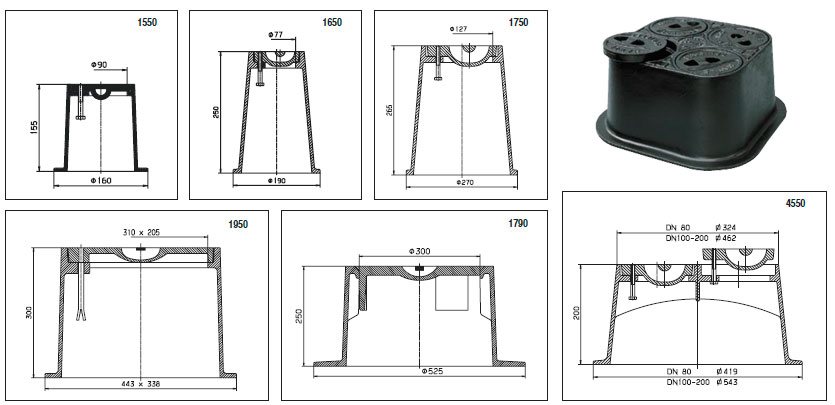

Ковер Область применения Материал Масса, кг Примечание 1550 Вентили серый чугун, битумное покрытие 2,8 легкая нагрузка* 1650 6,5 тяжёлая нагрузка 1750 Клиновые задвижки и «Комби-Т» 11,3 1950 Подземные пожарные гидрантов 32,0 1790 Воздушные вантузы 41,5 4550 «Комби-III» и «Комби-IV» ковкий чугун, битумное покрытие 34,0 DN 80+ 54,5 DN 100-200++
* только для легкой дорожной нагрузки;
+ E-версия: DN 80-150, E2-версия: DN 80;
++ E-версия: DN 200, E2-версия: DN 100-200.
Корпус и крышка Hawle коверов цилиндрической формы производятся из серого чугуна. Аналогичные детали люков Hawle коробчатой формы, предназначенных для комбинированных задвижек, изготавливаются из ковкого чугуна. Фиксирующий болт, с помощью которого крышка удерживается на корпусе, сделан из нержавеющей стали.
Нерегулируемые лючки уличные Hawle рассчитаны на давление до 25 т, подходят для установки под автомагистралями с высокой нагрузкой. Нерегулируемые коверы Hawle используются для клиновых задвижек, пожарных гидрантов, вентилей, воздушных вантузов, задвижек «Комби-Т», «Комби-3» и «Комби-4». Изделия применяются при бесколодезной установке водопроводной арматуры, подходят для труб диаметром от 80 до 600 мм.
Чугунные детали в целях защиты от коррозии обработаны битумным покрытием. Ковер Hawle устанавливается на опорную плиту без крепежа. Он визуально центрируется по отношению к штоку задвижки, фиксируется за счет конусной формы корпуса засыпаемым в котлован грунтом. Крышка монтируется в один уровень с поверхностью дорожного или газонного покрытия.
Смонтированный в магистраль нерегулируемый ковер Hawle достаточно просто переоборудовать в регулируемый. Для этого нужно установить конверсионное кольцо на корпус под крышкой. Высота изделия увеличится на размер, равный толщине кольца.
-
Конверсионные кольца
Изделие Применимость Материал Масса, кг 1560 ковер 1550 серый чугун, битумное покрытие 0,9 1660 ковер 1650 1760 ковер 1750 2,7
Регулируемые коверы Hawle
В регулируемых Hawle коверах крышка соединена с корпусом через съемное монтажное и регулировочное кольца. Такая конструкция позволяет менять высоту люка, что удобно в ситуациях, когда глубина котлована заранее не известна. Крышка при управлении арматурой и ремонте дорожного покрытия легко снимается, при эксплуатации не дребезжит и не вибрирует. Кольца имеют высоту от 12 до 50 мм. Запорная арматура Hawle включает следующие варианты регулируемых коверов:
-
Ковер с регулировочными кольцами
Регулируемый ковер Hawle с регулировочным кольцом применяется при бесколодезной установке вентилей, клиновых затворов и задвижек «Комби-Т». Изделия защищают штоки арматуры от давления грунта и негативного влияния атмосферных осадков, обеспечивают доступ для управления затвором.
Ковер Область применения Материал Масса, кг Примечание 1850 Вентили серый чугун, битумное покрытие 7,4 крышка и ковер без регулировочных колец 2050 Клиновые задвижки и «Комби-Т» 12,9 Регулируемый Hawle ковер состоит из корпуса с коническим посадочным гнездом, кольца конического сечения и крышки с цилиндрической направляющей. Такая конструкция обеспечивает высокую жесткость и прочность изделия. Крышка не имеет фиксирующего стержня и при необходимости легко открывается. Регулировка высоты заключается в подкладке регулировочного кольца между корпусом и крышкой. В зависимости от толщины кольца высоту конструкции можно увеличивать на 12-50 мм.

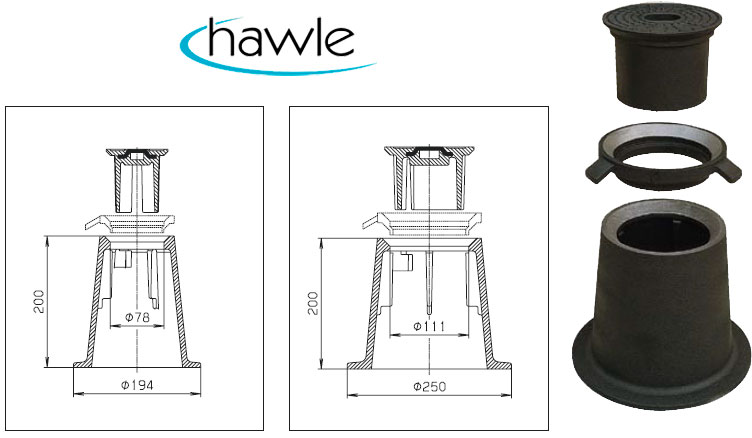

Ковер Hawle с регулировочным кольцом представлен производителем в двух модификациях: с диаметром опорной поверхности 194 и 250 мм, с диаметром посадочного отверстия 78 и 111 мм. Высота корпуса одинакова и составляет 200 мм. Конструктивные части Hawle ковера изготовлены из серого чугуна, в целях защиты от коррозии покрыты расплавленным нефтяным битумом.

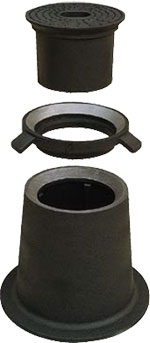

Компоненты ковера Хавле с регулировочным кольцом
-
Крышка для регулируемых коверов Hawle
Изготовлена из серого чугуна, с антикоррозионным битумным покрытием
Изделие Применимость Масса, кг 1860 Hawle ковер 1850 1,3 2050 Hawle ковер 2050 2,9 -
Регулировочное кольцо Hawle
Масса, кг Высота, мм 12 15 20 30 40 50 2030 0,5 0,6 0,8 1,2 1,5 1,9 2040 — 1,0 1,4 2,0 2,8 3,5 Регулировочное кольцо предназначено для регулировки высоты ковера. Извоготовлено из серого чугуна, с антикоррозионным битумным покрытием.
Регулировочное кольцо Ковер Hawle Высота, ммм 12 15 20 30 40 50 2030 1850 • • • • • • 2040 2050 • • • • • -
Опорная плита Hawle
Изделие Применимость Масса, кг 3480 ковера серии 1550, 1650, 1850 1,7 3490 ковера серии 1750, 2050 В комплект Hawle ковера с регулировочным кольцом входит опорная пластина квадратной формы (360х360 мм), изготовленная из оцинкованной стали.
-

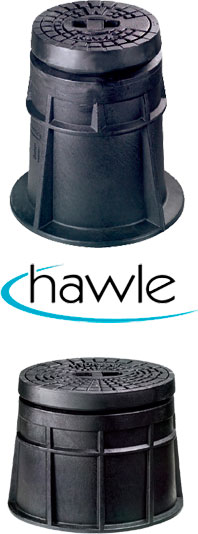

Пластиковый ковер
Пластиковые коверы востребованы в сфере водоснабжения. Они выдерживают нагрузки до 25 т, могут монтироваться под дорожным полотном.
Пластиковые коверы Hawle имеют цилиндрический корпус. Сверху он закрывается крышкой, фиксируемой в одном положении металлическим стержнем. Корпус изготовлен из полиамида, крышка — из серого чугуна, болт — из нержавеющей стали. Крышка для защиты от коррозии покрыта битумным составом.
Верхняя часть пластикового ковера Hawle не имеет жесткого крепления с нижней. Она надевается на нее по посадке (с зазором), в процессе эксплуатации может смещаться. Максимальный угол наклона равен 4°. Благодаря такой конструкции крышка при деформациях дорожной подушки не ломает асфальтовое покрытие. При ремонте автомагистрали верхняя часть ковера легко снимается. Нет необходимости отрезать мешающую работам половину корпуса.
Приемущества пластиковых коверов Hawle
- Плавная регулировка по высоте
- Отсутствие коррозии
- Бесшумность при эксплуатации
- Небольшая масса
- Невысокая цена и 10 лет гарантии
-
Регулируемый по высоте din-ковер
Применятся для дорожных покрытий, ремонтируемых при помощи асфальтосъёмных комбайнов
- 1 - Крышка с воротником из нержавеющей стали
- 2 - Съёмное монтажное кольцо
- 3 - Удерживающий стержень
- 4 - Регулировочное кольцо
- 5 - din-ковер
- 6 - Посадочное место
- 7 - Горловина съемного монтажного кольца
- 8 - Посадочное место
Регулируемый по высоте DIN-ковер — защитный короб цилиндрической формы, состоящий из корпуса, регулировочного кольца, съемного монтажного кольца с длинной горловиной и крышки с воротником из нержавеющей стали. Это изделие предназначено для установки на вентили и задвижки, расположенные под дорогой, которая ремонтируется асфальтосъемным комбайном. Конструкция ковера Hawle позволяет без повреждений поочередно снимать составляющие части (не демонтировать весь короб), при необходимости наращивать высоту.
Корпус и регулировочное кольцо имеют конические посадочные гнезда, обеспечивающие отличное центрирование деталей. Для регулировки высоты предусмотрено 4 кольца. Толщина колец варьируется от 10 до 50 мм. Поэтому максимальный размер, на который можно увеличить высоту, равен 200 мм.
Крышка фиксируется на съемном монтажном кольце с помощью стального стержня. Верхний конец штыря запрессован в воротник крышки. На нижнем конце имеется резьбовой штифт, который служит упором и препятствует вертикальному смещению крышки. Стержень является осью вращения крышки. Чтобы открыть ковер, нужно сдвинуть крышку по кругу, а чтобы снять крышку, нужно отвернуть резьбовой штифт.
Корпус и крышка регулируемого din-ковера Hawle изготовлены из серого чугуна, покрыты порошковой эпоксидной краской. Изоляционный слой наносится на деталь по технологии вихревого напыления в соответствии со стандартом GSK. Полученное покрытие отличается гладкой поверхностью, не имеет пор и обеспечивает эффективную защиту конструкции от коррозии. К преимуществам din-ковера Hawle относится также отсутствие вибрации крышки и бесшумность при эксплуатации.
