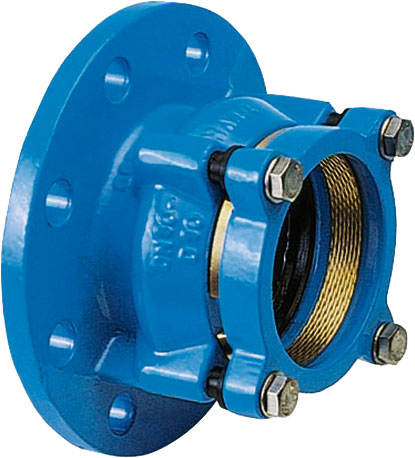

Hawle фланец "System 2000" для труб пвх
Предназначен для транспортировки воды (в том числе питьевой) в трубопроводах из пвх.
Ассортимент и цены
-
Компоненты
- Фланец
- Манжетное уплотнение
- Плоское уплотнение
- Прижимное кольцо
- Зубчатое кольцо
- Шестигранные болты
Фланец Hawle "System 2000" фиксирующий серии 0400 предназначен для пластиковых труб из пвх, которые эксплуатируют под давлением 10 и 16 бар. Применяется при прокладке трубопровода системы холодного водоснабжения, в том числе для транспортировки питьевой воды.
Купить арматуру Hawle можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь.
Применяемые для соединения материалы обеспечивают многократное использование арматуры Хавле без потери герметичности. Корпус фланца "System 2000" и прижимное кольцо изготовлены из ковкого чугуна с эпоксидным порошковым антикоррозионным покрытием по стандарту GSK, зубчатое кольцо — из латуни стандарта MS 58.
Материалы
Монтаж фланца Hawle фиксирующего в трубопровод из пвх
Сначала с фиксируемого конца трубы пвх снимается фаска под углом 30°. Затем прижимное металлическое кольцо с установленным внутри зажимным кольцом одевается на трубу. После этого пвх труба смачивается водой и вставляется во фланец Hawle 0400 фиксирующий до упора. Заключительным шагом является равномерное стягивание болтами прижимного кольца. Стягивание рекомендуется осуществлять в перекрёстном порядке. Применение манжетного уплотнения позволяет осуществлять ввод трубы пвх с минимальным усилием. Прокладка приклеена к фиксирующему фланцу Hawle. Система фиксации трубы пвх разделена с системой герметизации и активируется затягиванием прижимного кольца. Система герметизации стыка и фиксации трубы работают отдельно. Уплотнение происходит при введении трубы, а разрезное зажимное кольцо жёстко фиксирует трубу после затяжки болтов. Распорная втулка защищает резьбовое соединение от коррозии. Зажимное кольцо не повреждает пвх трубу. Для тонкостенных труб (до 3 мм) и низкого внутреннего давления рекомендуется применять поддерживающую втулку.
Габаритные характеристики Hawle фланцев "System 2000" фиксирующих серии 0400
| DN фланца | Ø трубы, мм | D | K | E | b | ˜L | Болты | Вес, кг | |
|---|---|---|---|---|---|---|---|---|---|
| К-во | Резьба | ||||||||
| 50 | 63 | 165 | 125 | 80 | 19 | 90 | 4 | M 16 | 3,6 |
| 60 | 63 | 175 | 135 | 80 | 19 | 90 | 4 | M 16 | 3,8 |
| 60 | 75 | 175 | 135 | 82 | 19 | 92 | 4 | M 16 | 4,0 |
| 65 | 63 | 185 | 145 | 80 | 19 | 90 | 4 | M 16 | 4,3 |
| 65 | 75 | 185 | 145 | 82 | 19 | 92 | 4 | M 16 | 4,3 |
| 80 | 75 | 200 | 160 | 82 | 19 | 92 | 8 | M 16 | 5,0 |
| 80 | 90 | 200 | 160 | 85 | 19 | 95 | 8 | M 16 | 5,5 |
| 100 | 90 | 220 | 180 | 85 | 19 | 95 | 8 | M 16 | 6,8 |
| 100 | 110 | 220 | 180 | 85 | 19 | 95 | 8 | M 16 | 6,2 |
| 100 | 125 | 220 | 180 | 87 | 19 | 97 | 8 | M 16 | 7,0 |
| 125 | 110 | 250 | 210 | 85 | 19 | 95 | 8 | M 16 | 7,8 |
| 125 | 125 | 250 | 210 | 87 | 19 | 97 | 8 | M 16 | 8,2 |
| 125 | 140 | 250 | 210 | 93 | 19 | 103 | 8 | M 16 | 8,5 |
| 150 | 140 | 285 | 240 | 93 | 19 | 103 | 8 | M 16 | 11,3 |
| 150 | 160 | 285 | 240 | 105 | 19 | 115 | 8 | M 20 | 10,5 |
| 150 | 180 | 285 | 240 | 115 | 19 | 125 | 8 | M 20 | 11,6 |
| 200 | 200 | 340 | 295 | 125 | 20 | 135 | 8 | M 20 | 18,0 |
| 200 | 225 | 340 | 295 | 128 | 20 | 138 | 8 | M 20 | 16,0 |
| 250 | 250 | 400 | 350 | 145 | 22 | 155 | 12 | M 20 | 22,0 |
| 250 | 280 | 400 | 350 | 148 | 22 | 158 | 12 | M 20 | 29,0 |
| 300 | 315 | 455 | 400 | 174 | 25 | 184 | 12 | M 20 | 44,0 |
| 300 | 355 | 455 | 400 | 237 | 25 | 277 | 12 | M 20 | 61,0 |
| 400 | 400 | 565 | 515 | 230 | 25 | 242 | 16 | M 24 | 97,0 |
| 400 | 450 | 565 | 515 | 260 | 25 | 302 | 16 | M 24 | 81,0 |
