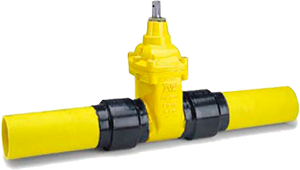

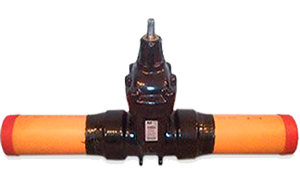

Газовая задвижка avk 36/90 клиновая с пэ патрубками
Предназначена для использования в подземных газопроводах на основе трубы ПЭ 100 с номинальным давлением 10 атмосфер.
Ассортимент и цены
-
Компоненты
- Шток
- Кольцо грязесъемное
- Гайка уплотнения штока
- Кольцо круглого сечения из NBR
- Крышка корпуса
- Упорное кольцо
- Манжета из резины
- Болт крышки корпуса
- Прокладка крышки корпуса
- Гайка затвора
- Клиновой затвор
- Корпус
- Обжимное кольцо
- Усадочный шланг
- Труба
Задвижка avk серии 36/90 используется в подземных газопроводах на основе пэ 100 трубы с толщиной стенок от 3,0 до 57,2 мм (SDR 11) и номинальным давлением 10 атмосфер. Устанавливается в колодцах или без колодцев. В последнем случае задвижка снабжается удлинённым штоком. Он размещается в футляре — обычном или телескопическом — и выходит под лючок или ковер.
Купить арматуру можно в ооо «спектр-строй» по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь. Купить можно также пластиковые трубы, электросварные фитинги для сварки арматуры, имеющей полиэтиленовые патрубки.
Если арматура длительное время находится в одном положении, то один раз в год необходим профилактический цикл: открытие — закрытие. Ремонту изделия avk не подлежат. Допускается смена тройного уплотнения штока: грязесъёмного кольца, круглых колец и манжеты, изготовленных из nbr. Согласно регламенту, смену уплотнения можно производить при любом положении запорного клина, независимо от давления в газопроводе.
Основной элемент avk задвижки 36/90 газовой — металлический клин, с нанесённым методом вулканизации nbr. Такая конструкция обеспечивает безусловную герметизацию прохода. При попадании под клин песчинок, окалины и т. п., резина обтекает преграду и в любом случае перекрывает движение среды.
Заявленный срок работы запорной арматуры avk потребовал от производителя использования специальных металлов, используемых в машиностроении: ковкого чугуна, хромированной стали, стабилизированной латуни. Для исключения проявлений коррозии внутри и снаружи все поверхности защищены эпоксидным порошком. Крепёжные детали нержавеющие, места их входа закрыты термоклеем.
Важным показателем для успешной работы является температурный режим, для которого предназначена клиновая задвижка газовая с патрубками из пэ. Это от – 20° до + 20° C. Для защиты от кислых болотистых грунтов можно купить или заказать дополнительное покрытие (поверх уже существующего эпоксидного) наружное полиуретановое (ПУР). Соединение пэ патрубков с металлическим телом заглушки — главная особенность газовой avk задвижки 36/90. На рифлёный чугунный патрубок одевается пластиковый патрубок и обжимается стальным кольцом. Метод запатентован производителем запорной арматуры avk и сертифицирован DVGW.
Типоразмеры газовых задвижек avk клиновых серии 36/90 с пэ патрубками
| Изделие | DN | Наружный Ø ПЭ трубы (мм) | L мм | L1 мм | H мм | F мм | Масса кг |
|---|---|---|---|---|---|---|---|
| 36-032-90603 | 25 | 32 | 800 | 300 | 180 | 13 | 5,1 |
| 36-040-90603 | 32 | 40 | 850 | 300 | 190 | 13 | 5,5 |
| 36-050-90603 | 40 | 50 | 880 | 300 | 203 | 13 | 5,6 |
| 36-063-90603 | 50 | 63 | 860 | 300 | 213 | 13 | 7,1 |
| 36-090-90603 | 80 | 90 | 950 | 300 | 297 | 17 | 20,0 |
| 36-110-90603 | 100 | 110 | 975 | 300 | 334 | 19 | 27,0 |
| 36-125-90603 | 125 | 125 | 1100 | 300 | 376 | 19 | 39,0 |
| 36-160-90603 | 150 | 160 | 1100 | 300 | 448 | 19 | 52,0 |
| 36-180-90603 | 150 | 180 | 1100 | 300 | 448 | 19 | 58,0 |
| 36-200-90603 | 200 | 200 | 1120 | 300 | 562 | 24 | 88,0 |
| 36-225-90603 | 200 | 225 | 1200 | 300 | 562 | 24 | 91,0 |
| 36-250-90603 | 250 | 250 | 1262 | 300 | 664 | 27 | 118,0 |
| 36-280-90603 | 250 | 280 | 1262 | 300 | 664 | 27 | 126,0 |
| 36-315-90603 | 300 | 315 | 1580 | 400 | 740 | 27 | 192,0 |
