Концевая заглушка pvdf
Концевая заглушка pvdf Georg Fischer sygef Standard или заглушка pvdf предназначена для глухого закрытия трубы пвдф или фитингов pvdf. Концевая заглушка пвдф сделана из химически стойкого материала — поливинилиденфторид. Концевая заглушка pvdf/пвдф соединяется следующими способами: стыковая, бесшовная (bcf) и инфракрасная (ir) сварка.
Заглушки концевые пвдф производятся в диаметрах 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 200 мм, 225 мм и имеют рабочее давление 16 атмосфер и 10 атмосфер. Цена на заглушку концевую pvdf/пвдф указана в наших прайсах в разделе «цены» в разделе Промышленные трубопроводные системы: прайс-лист на pvdf georg fischer.
Производитель заглушки концевой пвдф — это Georg Fischer (Швейцария) он является мировым лидером в производстве промышленных трубопроводов. Выпускаются концевые заглушки pvdf в линейке sygef Standard (pvdf).

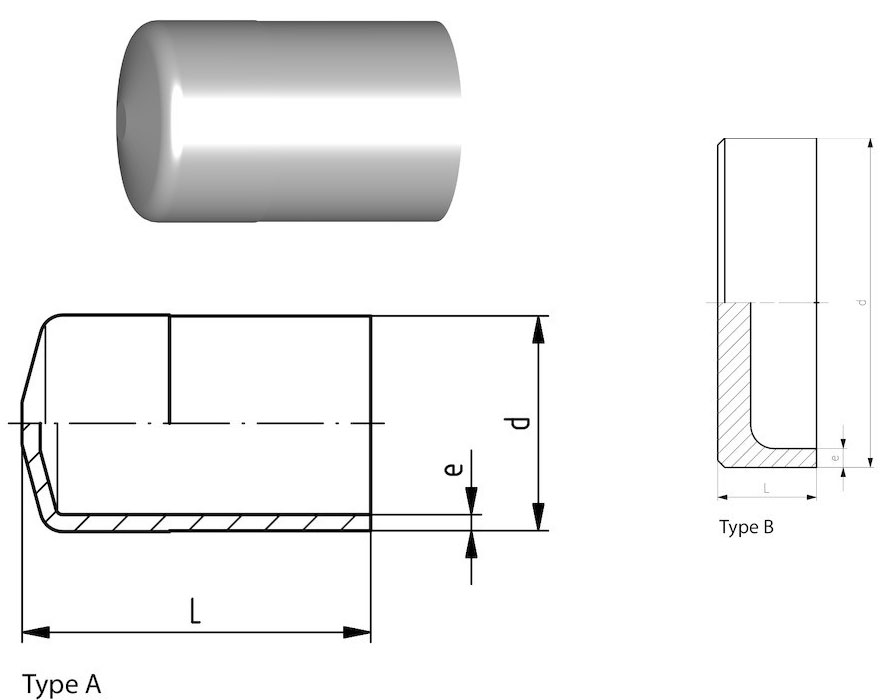

Габаритные размеры концевой заглушки pvdf pn 16 Georg Fischer sygef Standart
| d | Метод сварки | Код | L мм | e, мм | Тип |
|---|---|---|---|---|---|
| 20 | BCF, IR | 735968006 | 47 | 1,9 | A |
| 25 | BCF, IR | 735968007 | 47 | 1,9 | A |
| 32 | BCF, IR | 735968008 | 52 | 2,4 | A |
| 40 | IR | 735968309 | 30 | 2,4 | B |
| 50 | IR | 735968310 | 30 | 3 | B |
| 63 | IR | 735968311 | 30 | 3 | B |
| 75 | IR | 735968312 | 30 | 3,6 | B |
| 90 | IR | 735968313 | 30 | 4,3 | B |
| 110 | IR | 735968314 | 45 | 5,4 | B |
| 140 | IR | 735968316 | 45 | 6,6 | B |
| 160 | IR | 735968317 | 46 | 7,7 | B |
| 200 | IR | 735968319 | 54 | 9,6 | B |
| 225 | IR | 735968320 | 57 | 10,8 | B |
Габаритные размеры концевой заглушки pvdf pn 10 Georg Fischer sygef Standart
| d | Метод сварки | Код | L мм | e, мм | Тип |
|---|---|---|---|---|---|
| 90 | IR | 735968213 | 30 | 2.8 | B |
| 110 | IR | 735968214 | 45 | 3.4 | B |
| 125 | IR | 735968215 | 45 | 3.9 | B |
| 140 | IR | 735968216 | 45 | 4.3 | B |
| 160 | IR | 735968217 | 46 | 4.9 | B |
| 200 | IR | 735968219 | 54 | 6.2 | B |
| 225 | IR | 735968220 | 57 | 6.9 | B |
Все фитинги pvdf в таблице могут быть сварены стыковым сварочным аппаратам.
bcf — бесшовная сварка для pvdf.
ir — инфракрасная сварка pvdf.
