Переходник для емкостей тип 050 нпвх (pvc-u), втулка с патрубком/редукционным раструбом Georg Fischer (Швейцария)
Коннектор (переходник) для ёмкости pvc-u (нпвх) под раструбное клеевое соединение, Georg Fischer предназначен для соединения труб пвх (pvc-u) или фитингов нпвх с ёмкостью. Его также ещё называют танк адаптер для ёмкостей или переходник на ёмкость. Коннектор для ёмкости нпвх для раструбного клеевого соединения, сделан из химически стойкого pvc-u. Соединение коннектора для ёмкости pvc-u — клеевое раструбное, разъёмная гайка коннектора пвх позволяет не только соединить трубы нпвх с трубопроводом, но и разъединить это соединение по средством откручивания гайки муфты.
Рабочее давление трубопровода pvc-u до 16 атмосфер, а рабочая температура транспортируемой жидкости от -0 до +60 °C. Трубопроводы полипропиленовые pvc-u Georg Fischer широко используются при транспортировке кислот, щелочей и солей, и других агрессивных веществ.
Переходник для ёмкости pvc-u фирмы изготовителя Georg Fischer Piping Systems (Швейцария) Ltd для ёмкости пвх под раструбное клеевое соединение имеется с уплотнением epdm в следующих диаметрах: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм, 125 мм. Диаметры отверстий в емкости должны быть, соответственно в мм: 28, 35, 43, 55, 61, 77, 89, 115, 135.
Многолетний опыт компании Georg Fischer Piping Systems Ltd (Швейцария) в работе с трубопроводными системами из пластика, гарантирует надежность продукции. Система обозначения партии продукта позволяет проследить его путь: время и дату изготовления, ответственного за изготовление и ответственного за приемку в ОТК.
Высокое качество продукции подтверждается положительными результатами проверок сторонних (вышестоящих) организаций и лабораторными испытаниями.

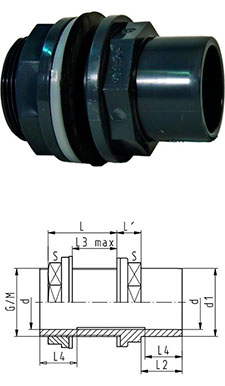

| Компактный переходник для емкостей тип 050, нпвх (pvc-u), втулка с патрубком редукционным раструбом | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d (мм) | d1 (мм) | PN (бар) | Код epdm | Вес (кг) | L3max (мм) | Диаметр отверстия в стенке емкости (мм) | G (дюйм) | L1 (мм) | L2 (мм) | L (мм) | L4 (мм) | s (мм) | M (мм) |
| 20 | 25 | 16 | 161050206 | 0,046 | 23 | 28 | ¾ | 13 | 19 | 42 | 16 | 32 | |
| 25 | 32 | 16 | 161050207 | 0,066 | 23 | 35 | 1 | 15 | 22 | 45 | 19 | 40 | |
| 32 | 40 | 16 | 161050208 | 0,106 | 24 | 43 | 1 ¼ | 17 | 26 | 49 | 22 | 50 | |
| 40 | 50 | 16 | 161050209 | 0,190 | 21 | 55 | 1 ¾ | 19 | 31 | 48 | 26 | 60 | |
| 50 | 63 | 16 | 161050210 | 0,248 | 21 | 61 | 2 | 21 | 38 | 52 | 31 | 69 | |
| 63 | 75 | 16 | 161050211 | 0,352 | 23 | 77 | 2 ½ | 23 | 44 | 53 | 38 | 85 | |
| 75 | 90 | 16 | 161050214 | 0,539 | 20 | 89 | 3 | 26 | 51 | 56 | 44 | 100 | |
| 90 | 110 | 16 | 161050215 | 1,083 | 20 | 115 | 32 | 61 | 62 | 51 | 125 | M113 | |
| 110 | 125 | 16 | 161050216 | 1,350 | 22 | 135 | 36 | 69 | 66 | 61 | 147 | M133 | |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала переходника редукционного на ёмкость к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические, конические и резьбовые разъёмы переходника для емкостей тип 050 нпвх (pvc-u) соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: очистка сточных вод, водоподготовка, гальваника, химическая промышленность, автомобильная промышленность, энергетика, пищевая промышленность и т.д. Georg Fischer — известный специализированным бренд фитингов из pvc-u (нпвх) для промышленных систем трубопроводов.
Монтаж переходника для емкостей тип 050 делится на три этапа:
- Механическая обработка: удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u (при необходимости разрежьте трубу под прямым углом).
- Обезжиривание и подготовка к склеиванию: уберите снаружи возможный конденсат с трубы и изнутри переходника пвх на емкость; обезжирьте наружную поверхность трубы и внутреннюю поверхность переходника при помощи очистителя Tangit и впитывающей салфетки. Нанесите клей на наружные поверхности труб пвх.
- Соединение (склеивание): переходник для емкости тип 050 pvc-u соединяется с трубами пвх одного диаметра при помощи раструба переходника. Время склеивания при температуре выше 10 °С происходит в течение 5 минут, при температуре ниже 10 °С время ожидания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить переходники для емкости тип 050 пвх можно в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена с ндс указана в прайс-листе. Возможна доставка переходника для емкости до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
