Переходная втулка pvc-u (нпвх, пвх) — наружная резьба aisi 316l (R) Georg Fischer (Швейцария), переходное соединение pvc-u на резьбу (R) из нержавеющей стали
- Нержавеющая сталь WN 1.4404 (316L) с наружной резьбой R
- Тип уплотнения: кольцевое, epdm
Втулка переходная нпвх (pvc-u) — наружная резьба нержавеющая сталь, Georg Fischer (Швейцария) предназначена для соединения трубопроводов из нпвх (pvc-u) с трубопроводами из метала, насосами, запорно-регулирующей арматурой, датчиками (КИПа), манометрами и т.д., при помощи механического резьбового соединения (нар. резьба «R»).
нпвх (pvc-u) — наружная резьба нержавеющая сталь представлена в следующих диаметрах для основного патрубка: d40 мм, d50 мм, d63 мм. Соответсвие наружным резьбам в дюймах: ½", ¾", 1" смотрите по таблице:

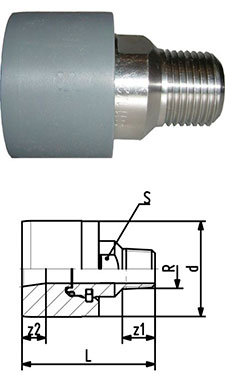

| Втулка переходная — наружная резьба aisi 316l (R) нпвх (pvc-u) Georg Fischer (Швейцария) | ||||||||
|---|---|---|---|---|---|---|---|---|
| d (мм) | PN (бар) | R (дюйм) | Артикул | Вес (кг) | z1 (мм) | z2 (мм) | L (мм) | S (мм) |
| 40 | 10 | ½ | 721940631 | 0,335 | 17.0 | 12.4 | 63.2 | 25 |
| 50 | 10 | ½ | 721940632 | 0,402 | 17.0 | 12.5 | 69.2 | 25 |
| 50 | 10 | ¾ | 721940633 | 0,414 | 18.5 | 13.0 | 72.9 | 30 |
| 63 | 10 | ½ | 721940634 | 0.521 | 17.0 | 7.1 | 81.2 | 25 |
| 63 | 10 | ¾ | 721940635 | 0.533 | 18.5 | 13.0 | 84.9 | 30 |
| 63 | 10 | 1 | 721940636 | 0.542 | 21.5 | 18.9 | 89.7 | 36 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала втулки с нр к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические, конические и резьбовые разъёмы втулки с резьбой aisi 316l (R) соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: клеевые трубы pvc-u применяются для сточных вод, водоподготовки, гальваники, химической (автомобильной, пищевой…) промышленности, в энергетике, в кабельной, в ливневой канализации и во многих других областях. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов, признанным мировым лидером. Бренд хорошо и надёжно зарекомендовал себя во многих областях применения.
Монтаж втулки переходной pvc-u (нпвх, пвх) с наружной резьбой aisi 316l (R) делится на четыре этапа:
- Механическая обработка: не требуется.
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с наружной поверхности втулки переходной и с внутренней поверхности раструба трубы или фитинга; обезжирьте наружную поверхность фитинга и раструб трубы или фитинга при помощи очистителя Tangit и впитывающей салфетки (для каждой детали необходимо использовать новую салфетку). Нанесите клей на наружную поверхность переходной втулки и внутреннюю поверхность раструба фитинга или трубы пвх.
- Соединение (склеивание): втулку переходную необходимо соединить с раструбом трубы или фитинга. Время склеивания между клеевыми соединениями зависит от диаметра трубопровода и температуры окружающей среды. Для втулки с наружной резьбой aisi 316l склеивание при температуре выше 10° С происходит в течение 5 минут, при температуре ниже 10° С время склеивания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с металлической трубой (фитингом с вр): втулка переходная нпвх с нр из нержавеющей стали соединяется с внутренней резьбой металлической трубы или фитинга. Рекомендуется переходную втулку с нр aisi 316l устанавливать в местах с малой механической нагрузкой и отсутствием сильных циклических перепадов температур.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить втулку переходную pvc-u (нпвх, пвх) с нр aisi 316l Georg Fischer под клей Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
