Переходная разъемная муфта для соединения нпвх (pvc-u) с латунью внутренняя резьба Georg Fischer (Швейцария), американка переходная pvc-u (нпвх)/латунь Rp
- раструб для клеевого соединения pvc-u, метрический
- латунь, параллельная внутренняя резьба Rp
от 75 мм до 90 мм — 10 бар
Муфта разборная нпвх (pvc-u) Georg Fischer (Швейцария) предназначена для соединения трубопровода из нпвх (pvc-u) c металлом латунь. Американка переходная раструб клеевой нпвх (pvc-u) — (внутренняя. резьба) Rp латунь, представлена в следующих диаметрах основного раструба: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм с одной стороны и с другой стороны, соответственно, в дюймах для резьбового латунного присоединения: ½", ¾", 1", 1 ¼", 1 ½", 2", 2 ½", 3". Резьба латуни внутренняя (вр).
| Разъемная (разборная) муфта для соединения нпвх (pvc-u) раструб клеевое соединение с переходом на метал (латунь), внутренняя резьба (Rp) Georg Fischer (Швейцария), американка переходная pvc-u (пвх)/латунь Rp | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|

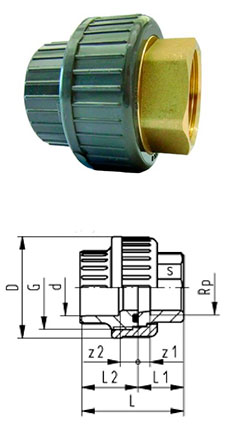

| Rp (дюйм) | d (мм) | PN (бар) | код (epdm) | Вес (кг) | D (мм) | L (мм) | L1 (мм) | L2 (мм) | s (мм) | z1 (мм) | z2 (мм) | G (дюйм) |
| ½ | 20 | 16 | 721550506 | 0.088 | 43 | 48 | 22 | 26 | 25 | 7 | 10 | 1 |
| ¾ | 25 | 16 | 721550507 | 0.145 | 51 | 54 | 25 | 29 | 30 | 9 | 10 | 1 ¼ |
| 1 | 32 | 16 | 721550508 | 0.175 | 58 | 60 | 27 | 33 | 36 | 8 | 11 | 1 ½ |
| 1 ¼ | 40 | 16 | 721550509 | 0.322 | 72 | 70 | 31 | 39 | 46 | 10 | 13 | 2 |
| 1 ½ | 50 | 16 | 721550510 | 0.467 | 83 | 81 | 35 | 46 | 55 | 13 | 15 | 2 ¼ |
| 2 | 63 | 16 | 721550511 | 0.776 | 100 | 98 | 48 | 58 | 65 | 14 | 20 | 2 ¾ |
| 2 ½ | 75 | 10 | 721550512 | 1.360 | 127 | 109 | 47 | 65 | 85 | 16 | 18 | Tr 108x5 |
| 3 | 90 | 10 | 721550513 | 2.003 | 150 | 121 | 52 | 69 | 95 | 18 | 18 | Tr 128x5 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала американки переходной pvc-u (пвх)/латунь Rp с уплотнением epdm с вр из латуни к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические и конические разъёмы американки с вр из латуни соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх) Georg Fischer: очистка сточных вод, водоподготовка, гальваника, химическая промышленность, автомобильная промышленность, энергетика, пищевая промышленность и т.д. Компания Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх) для промышленных систем трубопроводов и позволяет через резьбу фитинга переходить на металл.
Монтаж американки pvc-u/латунь внутренняя резьба (Rp) делится на четыре этапа:
- Механическая обработка: удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u (при необходимости разрежьте трубу под прямым углом).
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с трубы и американки пвх; обезжирьте наружную поверхность трубы и внутреннюю поверхность американки с вр при помощи очистителя Tangit и впитывающей салфетки. Нанесите клей на наружную поверхность трубы пвх.
- Соединение (склеивание): муфта разборная пвх (американка pvc-u с вр) соединяется с трубой пвх при помощи раструба муфты. Время склеивания при температуре выше 10 °С склеивание происходит в течение 5 минут, при температуре ниже 10 °C время ожидания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с металлической трубой (фитингом с нр): переходная муфта с вр из латуни нпвх соединяется с наружной резьбой металлической трубы или фитинга. Рекомендуется муфту переходную на вр устанавливать в местах с малой механической нагрузкой и отсутствием сильных циклических перепадов температур. Не рекомендуется накладывать на резьбу пасты-герметики, разрушающие материал pvc-u.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить американку переходную раструбную из клеевого нпвх (pvc-u) с внутренней резьбой из латуни — Rp Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена американки с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
