Переходная разъемная муфта для соединения нпвх (pvc-u) с чугуном наружная резьба Georg Fischer (Швейцария), американка переходная pvc-u (пвх)/ковкий чугун R
от 75 мм до 90 мм, от 2½" до 3" — 10 бар
Муфта разборная нпвх (pvc-u) Georg Fischer (Швейцария) предназначена для соединения трубопровода из нпвх (pvc-u) c металлом. Американка переходная раструб клеевой нпвх (pvc-u) — (нар. резьба) R ковкий чугун, представлена в следующих диаметрах d основного раструба: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм. Им соответствуют резьбовое присоединения R из чугуна в дюймах: ½", ¾", 1", 1 ¼", 1 ½", 2", 2 ½", 3".

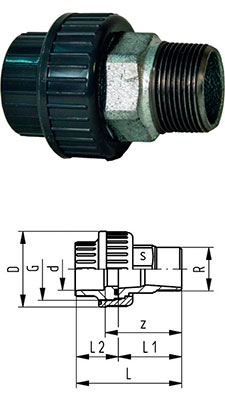

| Разъемная (разборная) муфта для соединения нпвх (pvc-u) раструб клеевое соединение с переходом на ковкий чугун, наружная резьба (R) Georg Fischer (Швейцария), американка переходная pvc-u (пвх)/чугун R | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| R (дюйм) | d (мм) | PN (бар) | код (epdm) | Вес (кг) | D (мм) | L (мм) | L1 (мм) | L2 (мм) | z (мм) | G (дюйм) | S (мм) |
| ½ | 20 | 16 | 721530806 | 0,107 | 43 | 66 | 40 | 26 | 50 | 1 | 25 |
| ¾ | 25 | 16 | 721530807 | 0,159 | 51 | 72 | 43 | 29 | 53 | 1 ¼ | 31 |
| 1 | 32 | 16 | 721530808 | 0,213 | 58 | 80 | 48 | 33 | 58 | 1 ½ | 38 |
| 1 ¼ | 40 | 16 | 721530809 | 0,426 | 72 | 95 | 57 | 39 | 69 | 2 | 48 |
| 1 ½ | 50 | 16 | 721530810 | 0,528 | 83 | 104 | 59 | 46 | 73 | 2 ¼ | 54 |
| 2 | 63 | 16 | 721530811 | 0,868 | 100 | 118 | 62 | 58 | 80 | 2 ¾ | 67 |
| 2 ½ | 75 | 10 | 721530812 | 1,441 | 127 | 137 | 75 | 62 | 93 | Tr 108x5 | 85 |
| 3 | 90 | 10 | 721530813 | 1,873 | 150 | 149 | 80 | 69 | 99 | Tr 125x8 | 96 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала американки переходной pvc-u (пвх)/чугун R с уплотнением epdm к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические и конические разъёмы американки нр соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх) Georg Fischer: очистка сточных вод, водоподготовка, гальваника, химическая промышленность, автомобильная промышленность, энергетика, пищевая промышленность и т.д. Компания Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх) для промышленных систем трубопроводов и позволяет через резьбу фитинга переходить на металл.
Монтаж американки с наружной резьбой (R) из чугуна делится на четыре этапа:
- Механическая обработка: удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u (при необходимости разрежьте трубу под прямым углом).
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с трубы и американки с поверхностей пвх; обезжирьте наружную поверхность трубы и внутреннюю поверхность американки с нр при помощи очистителя Tangit и впитывающей салфетки. Нанесите клей на наружную поверхность трубы пвх.
- Соединение (склеивание): муфта разборная пвх (американка pvc-u с нр) соединяется с трубой пвх при помощи раструба муфты. Время склеивания при температуре выше 10 °С склеивание происходит в течение 5 минут, при температуре ниже 10 °С время ожидания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с металлической трубой (металлическим фитингом): муфта разборная пвх (американка pvc-u с нр из чугуна) соединяется с металлическим фитингом или металлической трубой при помощи резьбы.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить американку переходную раструбную из клеевого нпвх (pvc-u) с наружной резьбой (нр) из ковкого чугуна Georg Fischer (Швейцария) Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена американки с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
