Муфта разъёмная pp-h
Муфта разъёмная pp-h Georg Fischer progef® Standard, предназначена для соединения труб pp-h или фитингов pp-h. Муфта разъёмная pp-h изготавливается в двух вариантах: муфта разъёмная pp-h с уплотнением epdm и муфта разъёмная pp-h с уплотнением fkm (оно же fpm). Муфта разъёмная pp-h для раструбного соединения сделана из специального серого полипропилена, который является химстойким материалом. Соединение муфты разъёмной pp-h — это раструбное соединение, муфта разъёмная pp-h позволяет не только соединить трубы pp-h, но и разъединить это соединение по средством откручивание гайки муфты. Цена на муфту разъёмную pp-h GF выше, чем цена на аналогичный фитинг из обычного полипропилена pp-r, что и понятно, так как это совершенно разные материалы, хоть и называются одинаково — полипропилен. Трубопроводные системы pp-h используют для транспортировки химически активных жидкостей или чистой воды. Рабочее давление трубопровода pp-h до 10 атмосфер, а рабочая температура транспортируемой жидкости от -10 до +95 °C. Для разные транспортирующие среды и условия выбираются либо муфта разборная pp-h/epdm либо муфта разборная pp-h/fkm Трубопроводы полипропиленовые pp-h Georg Fischer широко используются при транспортировке кислот, щелочей и солей, и других агрессивных веществ.
Муфта разъёмная pp-h фирмы изготовителя Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.
Муфта разъёмная pp-h под раструбное соединение progef® Standard имеется с уплотнением epdm, либо fkm (оно же fpm) в следующих диаметрах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм.

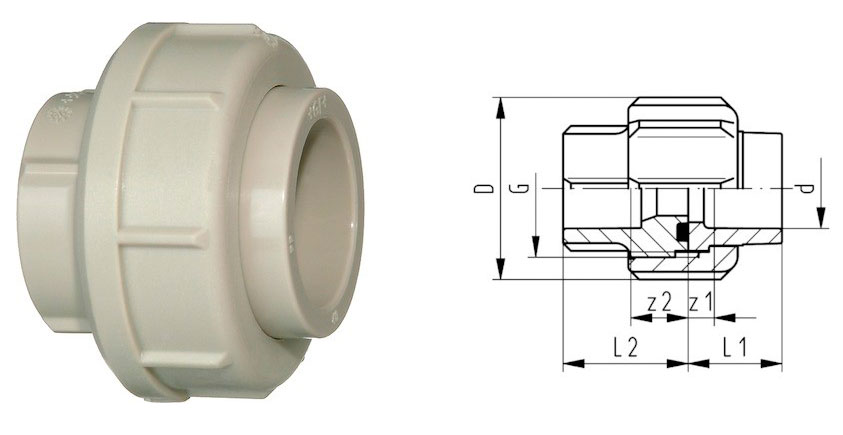

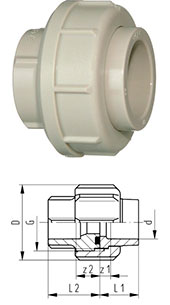

Габаритные размеры разъёмной раструбной муфты pp-h progef® Standart
| d, мм | epdm, код | fkm, код | sp | масса, кг | L1, мм | L2, мм | D, мм | G, дюйм | z, мм | z1, мм | z2, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 727510155 | 727520155 | 10 | 0,02 | 18 | 24 | 35 | ¾ | 5 | 3 | 9 |
| 20 | 727510156 | 727520156 | 10 | 0,038 | 19 | 26 | 48 | 1 | 5 | 3 | 10 |
| 25 | 727510157 | 727520157 | 10 | 0,062 | 21 | 28 | 58 | 1 ¼ | 5 | 3 | 10 |
| 32 | 727510158 | 727520158 | 10 | 0,08 | 23 | 30 | 65 | 1 ½ | 5 | 3 | 10 |
| 40 | 727510159 | 727520159 | 10 | 0,137 | 25 | 34 | 79 | 2 | 5 | 3 | 12 |
| 50 | 727510160 | 727520160 | 10 | 0,136 | 28 | 39 | 91 | 2 ¼ | 5 | 3 | 14 |
| 63 | 727510161 | 727520161 | 5 | 0,251 | 32 | 47 | 111 | 2 ¾ | 5 | 3 | 18 |
| 75 | 727510172 | 727520172 | 2 | 0,432 | 36 | 51 | 135 | S107,5x3,6 | 5 | 3 | 18 |
| 90 | 727510173 | 727520173 | 2 | 0,625 | 42 | 55 | 158 | S127,5x3,6 | 7 | 5 | 18 |
| 110 | 727510174 | 727520174 | 1 | 1,009 | 49 | 54 | 188 | S152,5x3,6 | 7 | 5 | 10 |
