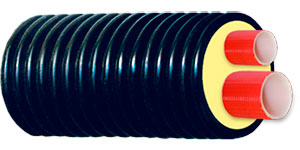

Теплоизолированные трубы твэл пэкс-2-к
-
- Материал: теплоизолированные pe-xa
- Применение: отопление и водоснабжение
- Изоляция: в защитном кожухе
- Максимальная температура: 95 °C
- Рабочее давление: 10 бар
- Гарантия: 5 лет
Гибкий трубопровод в однотрубном исполнении с армирующей системой, пенополиуретановой изоляции. Давление P = 10 бар, для тепловых сетей с температурным графиком 95/70 °C (пиковая температура t = 110 °C).
Труба твэл пэкс-2-к из сшитого полиэтилена pex с армирующей системой производится методом непрерывной экструзии из композиции на основе полиэтилена высокой плотности сшиваемого под действием пероксидов pex-a. После экструзии на трубу наносится однослойная армирующая система. Она выполнена из бесшовной ткани, сотканной вокруг трубы pex из нескольких групп высокопрочных арамидных нитей, которые вплетены в систему под углом к оси трубы и вдоль оси трубы. В качестве арамидной нити используется синтетическое волокно — Kevlar, полипарафенилен-терефталамид, разработанное компанией DuPont. Волокно обладает высокой прочностью, в несколько раз прочнее стали, предел прочности 3620 МПа. Поверх армирующей системы наносятся адгезионный и защитный слои. В случае необходимости может быть нанесен дополнительный защитный слой против диффузии кислорода. Адгезив, защитный слой, изоляционная система выполнены из материалов европейских и японских производителей.
Преимущества конструкции твэл пэкс с армирующей системой
Внутренний диаметр труб с армирующей системой максимально приближен к внутреннему диаметру труб из сшитого полиэтилена серии sdr 11 гост Р 32415-2013. Максимальное давление при этом увеличено до 10 атм. при t = +95 град. и сроке эксплуатации 50 лет. Наружный диаметр труб с армирующей системой меньше вследствие уменьшения толщины стенки.
| Наименование, d несущей трубы x толщина стенки/слой изоляции | Максимальная длина в бухте, м | Диаметр бухты, м |
|---|---|---|
| Труба твэл пэкс-2-к, 10 бар 2х40/140 | 230 | 2,36-2,92 |
| Труба твэл пэкс-2-к, 10 бар 2х50/160 | 150 | 2,49-2,81 |
| Труба твэл пэкс-2-к, 10 бар 2х63/180 | 140 | 2,62-2,98 |
| Труба твэл пэкс-2-к, 10 бар 2х75/225 | ** | ** |
| Труба твэл пэкс-2-к, 10 бар 50+40/160 | 150 | 2,49-2,81 |
| Труба твэл пэкс-2-к, 10 бар 63+50/180 | 140 | 2,62-2,98 |
| Труба твэл пэкс-2-к, 10 бар 75+63/225 | ** | ** |
** — продукция поставляется на инвентарных несъемных катушках диаметром 3,6 м, шириной 1,8 м, при длине трубопровода до 200 м спецтранспортом, либо на деревянных невозвратных катушках диаметром 3 м, шириной 2,35 м и длиной трубопровода до 70 м.
