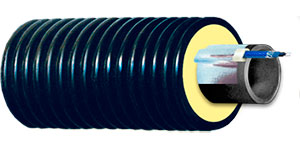

Трубы твэл пэкс пнд пэ 100 с кабелем подогрева
-
- Материал: теплоизолированные пнд
- Применение: водоснабжение
- Изоляция: в защитном кожухе
- Максимальная температура: 40 °C
- Рабочее давление: 15 бар
- sdr: 17
Трубопровод твэл пэкс с саморегулирующимся термокабелем подогрева применяется в системах холодного водоснабжения. Гибкий трубопровод в однотрубном исполнении, пенополиуретановой изоляции с несущей трубой из с несущей трубой пнд ПЭ 100 (sdr 17) и кабель-каналом. Теплоизолированные трубы твэл пэкс для холодного водоснабжения имеют специальное углубление для греющего кабеля, которое соединено с несущей трубой.
Система представляет из себя гибкий трубопровод с изолированной полужестким пенополиуретаном трубой из полиэтилена пнд (марки пэ 100 по гост 18599-2001) со специальным саморегулирующимся термокабелем, помещенным в кабель-канал, который прикреплен непосредственно к несущей трубе в ппу-изоляции. Параметры системы: диаметры труб: 25 — 110 мм (по несущей трубе), рабочая температура до +40 °С, рабочее давление 1,0-1,6 МПа. Особенностью системы обогрева труб является регулировка температуры каждого конкретного участка трубопровода в зависимости то изменения внешней температуры этого участка. Принцип действия основан на использовании термокабеля (см. рис). По краям плоского нагревательного элемента из электропроводящей пластмассы проходят две токоведущие жилы. Эта конструкция защищена двумя слоями полиолефиновой оболочки, поверх которых сделана экранирующая оплетка. Самым верхним слоем также является полиолефиновая изоляция.
Особенность монтажа гибких труб твэл пэкс с кабелем обогрева
- Когда риск замерзания водопровода отсутствует (летний сезон), управлять процессом отключения обогрева труб можно и вручную, с помощью выключателя подачи напряжения питания на кабель. Важно понимать, что система не предназначена для размораживания уже замерзшего трубопровода, система должна быть введена в эксплуатацию до снижения температуры окружающей среды ниже 0 °С.
- Если при обогреве кабелем возникает необходимость точного контроля температуры, можно установить теpмоpегулятор, тем самым регулировать подачу напряжения питания на кабель, позволяя снижать потребление энергии, предотвращать нежелательный нагрев воды в трубах и своевременно подавать электропитание для предотвращения замерзания воды в системе.
- Термокабель не требует специального обслуживания.
Типоразмеры гибких труб твэл пэкс пэ 100 с кабелем обогрева труб
Наименование, d несущей трубы x толщина стенки/слой изоляции | Максимальная длина в бухте, м | Диаметр бухты, м |
---|---|---|
Труба твэл пэкс-хвс sdr 13,6 25х2,0/90 скабель-каналом | 420 | 1,96-2,51 |
Труба твэл пэкс-хвс sdr 17 32х2,0/90 с кабель-каналом | 420 | 1,96-2,51 |
Труба твэл пэкс-хвс sdr 17 40х2,4/110 с кабель-каналом | 390 | 2,04-2,79 |
Труба твэл пэкс-хвс sdr 17 50х3,0/125 с кабель-каналом | 310 | 2,1-2,9 |
Труба твэл пэкс-хвс sdr 17 63х3,8/140 с кабель-каналом | 230 | 2,16-2,9 |
Труба твэл пэкс-хвс sdr 17 75х4,5/140 с кабель-каналом | 230 | 2,16-2,9 |
Труба твэл пэкс-хвс sdr 17 90х5,4/160 с кабель-каналом | 150 | 2,49-2,81 |
Труба твэл пэкс-хвс sdr 17 110х6,6/180 скабель-каналом | 140 | 2,62-2,98 |
Наименование, d несущей трубы x толщина стенки/слой изоляции | Длина прямым участком, м |
---|---|
Труба твэл пэкс-хвс sdr 17 125х7,4/225 с 2-мя кабель-каналами | 6 |
Труба твэл пэкс-хвс sdr 17 140х8,3/225 с 2-мя кабель-каналами | |
Труба твэл пэкс-хвс sdr 17 160х9,5/225 с 2-мя кабель-каналами |
