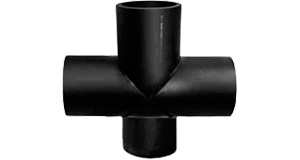

Крестовина сварная ПНД

Сварные фитинги к трубам ПНД
Применимость
трубы ПНД
Материал
полиэтилен (ПНД)
Диаметры
50 63 75 90 110 160 200 225 мм
SDR
21; 26; 33; 41
Цвет
чёрный

Крестовина сварная ПНД 90° изготавливается в Санкт-Петербурге из трубы ПНД на специальном оборудовании и позволяет разветвиться в четыре стороны под 90° от центра крестовины. С использованием переходов возможно изготовление неравнопроходных крестовин. Приваривается аппаратом для сварки в стык или муфтовым аппаратом при сварке электросварными муфтами fox, frialen, georg fischer. Состоит из трех отрезков с двумя сварными швами.

Монтаж сварных крестовин к трубам ПНД следует осуществлять в соответствии с рекомендациями прокладки трубопроводов с применением сварных фитингов.

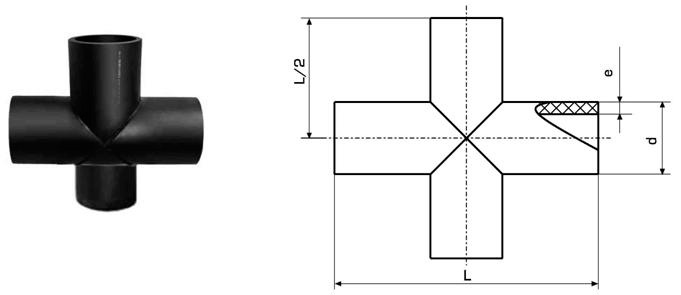

Типоразмеры сварных крестовин SDR 21 — SDR 41

Наименование полиэтилена SDR 21 SDR 26 SDR 33 SDR 41
Номинальное давление, 105 Па (бар)
ПЭ 80 PN 6,3 PN 5 PN 4 PN 3,2
ПЭ 100 PN 8 PN 6,3 PN 5 PN 4
d, мм L, мм e, мм масса, кг e, мм масса, кг e, мм масса, кг e, мм масса, кг
50 270 2,4 0,169 2,0 0,142
63 320 3,0 0,336 2,5 0,287 2,0 0,231
75 360 3,6 0,503 2,9 0,410 2,3 0,335 2,0 0,290
90 360 4,3 1,13 3,5 0,933 2,8 0,755 2,2 0,611
110 400 5,3 1,73 4,2 1,40 3,4 1,14 2,7 0,918
125 450 6,0 2,32 4,8 1,90 3,9 1,54 3,1 1,26
140 560 6,7 3,01 5,4 2,44 4,3 1,97 3,5 1,61
160 600 7,7 4,00 6,2 3,26 4,9 2,61 4,0 2,13
180 630 8,6 5,11 6,9 4,16 5,5 3,35 4,4 2,70
200 650 9,6 6,47 7,7 5,25 6,2 4,27 4,9 3,40
225 700 10,8 8,16 8,6 6,55 6,9 5,32 5,5 4,28
250 740 11,9 10,3 9,6 8,40 7,7 6,79 6,2 5,53
280 800 13,4 13,1 10,7 10,6 8,6 8,56 6,9 6,94
315   920 15,0 30,2 12,1 24,6 9,7 19,9 7,7 15,9
355 1600 16,9 52,3 13,6 42,4 10,9 34,4 8,7 27,7
400 1600 19,1 65,5 15,3 52,9 12,3 43,1 9,8 34,4
450 1600 21,5 81,4 17,2 65,7 13,8 53,4 11,0 42,9
500 1600 23,9 98,6 19,1 79,7 15,3 64,3 12,3 52,1
560 1600 26,7 121 21,4 97,9 17,2 79,2 13,7 63,6
630 2630 30,0 268 24,1 218 19,3 175 15,4 141
710 2710 33,9 347 27,2 281 21,8 227 17,4 183
800 2800 38,1 448 30,6 363 24,5 293 19,6 237
900 2900 42,9 579 34,4 469 27,6 380 22,0 304
1000 3000 47,7 730 38,2 591 30,6 477 24,5 385
1200 3600 57,2 1259 45,9 1021 36,7 824 29,4 665
