Втулка под фланец нпвх (pvc-u) Tecno Plastic
-
- Цены на фитинги, краны, клапаны, pvc-u Tecno Plastic
- Втулка под фланец, адаптер фланцевый рифлёный нпвх
- Материал: поливинилхлорид непластифицированный (pvc-u)
- Диаметры:от 20 до 315 мм
- Способ соединения: фланцевый, раструбный для клеевого соединения
- Производитель: GF TPA (Tecno Plastic Georg Fischer)
- Страна-производитель: Италия
- Максимальное давление для изделий от 20 до 200 мм: 16 бар
- Максимальное давление от 225 до 315 мм: 10 бар
- Цены на фитинги, краны, клапаны, pvc-u Tecno Plastic
Втулка рифлёная под фланец из клеевого нпвх (pvc-u) также именуется, как адаптер фланцевый рифлёный нпвх. Под брендом Tecno Plastic (является «дочкой» Georg Fischer) производятся клеевые пвх (нпвх) фитинги и запорная арматура для водопроводных систем, бассейнов, водоотведения и пр. Способ соединения втулки рифлёный под фланец из клеевого нпвх — это муфтовый, т.е. раструбный и фланцевый. Труба нпвх вставляется в раструб втулки рифлёной нпвх, а с другой стороны прижимается фланцем. Втулка рифлёная под фланец, адаптер фланцевый из клеевого нпвх представлена в следующих диаметрах: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 200 мм, 225 мм, 250 мм, 315 мм.

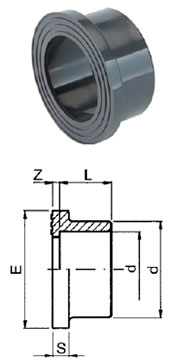

Габаритные размеры рифленого фланцевого адаптера нпвх (pvc-u) Tecno Plastic Georg Fischer
| d (мм) | DN (мм) | PN (бар) | код | вес (кг) | Z (мм) | L (мм) | Е (мм) | S (мм) |
|---|---|---|---|---|---|---|---|---|
| 20 | 15 | 16 | RV0QRI200 | 0.010 | 3 | 16 | 34 | 6 |
| 25 | 20 | 16 | RV0QRI250 | 0.017 | 3 | 19 | 41 | 7 |
| 32 | 25 | 16 | RV0QRI320 | 0.026 | 3 | 22 | 50 | 7 |
| 40 | 32 | 16 | RV0QRI400 | 0.040 | 3 | 26 | 61 | 8 |
| 50 | 40 | 16 | RV0QRI500 | 0.060 | 3 | 31 | 73 | 8 |
| 63 | 50 | 16 | RV0QRI630 | 0.105 | 3 | 38 | 90 | 9 |
| 75 | 65 | 16 | RV0QRI750 | 0.170 | 3 | 44 | 106 | 10 |
| 90 | 80 | 16 | RV0QRI900 | 0.279 | 5 | 51 | 125 | 11 |
| 110 | 100 | 16 | RV0QRI910 | 0.444 | 5 | 61 | 150 | 12 |
| 125 | 110 | 16 | RV0QRI920 | 0.560 | 5 | 69 | 168 | 13 |
| 140 | 125 | 16 | RV0QRI930 | 0.750 | 5 | 76 | 188 | 14 |
| 160 | 150 | 16 | RV0QRI940 | 1.030 | 5 | 86 | 213 | 16 |
| 200 | 200 | 16 | RV0QRI960 | 2.000 | 7 | 106 | 254 | 18 |
| 225 | 200 | 10 | RV0QRI970 | 1.775 | 7 | 119 | 274 | 19 |
| 250 | 250 | 10 | RV0QRI980 | 2.325 | 10 | 131 | 307 | 20 |
| 315 | 300 | 10 | RV0QRI991 | 4.834 | 11 | 164 | 379 | 27 |
-
Области применения нпвх фитингов
- распределение воды
- водоподготовка и очистка сточных вод
- общественные и личные плавательные бассейны
- термальные бассейны спа
- аквариумы и рыбофермы
- ирригационные системы и фонтаны
Tecno Plastic Georg Fischer является специализированным брендом фитингов и клапанов из нпвх для водопроводных систем и общего применения.
Стандартизация
Сырье, применяемое при изготовлении фитингов Tecno Plastic, соответствует международным стандартам ISO EN 1452-3, NF и KIW А и т.п. Данные международные сопоставимы с гост 32413-2013.
Материалы
Сырьё PVC-U, используемое компанией Georg Fischer, является непластифицированным поливинилхлоридом (нпвх). Стойкость материала к химическому воздействию соответствует требованиям стандарта ISO/TR 10358.
